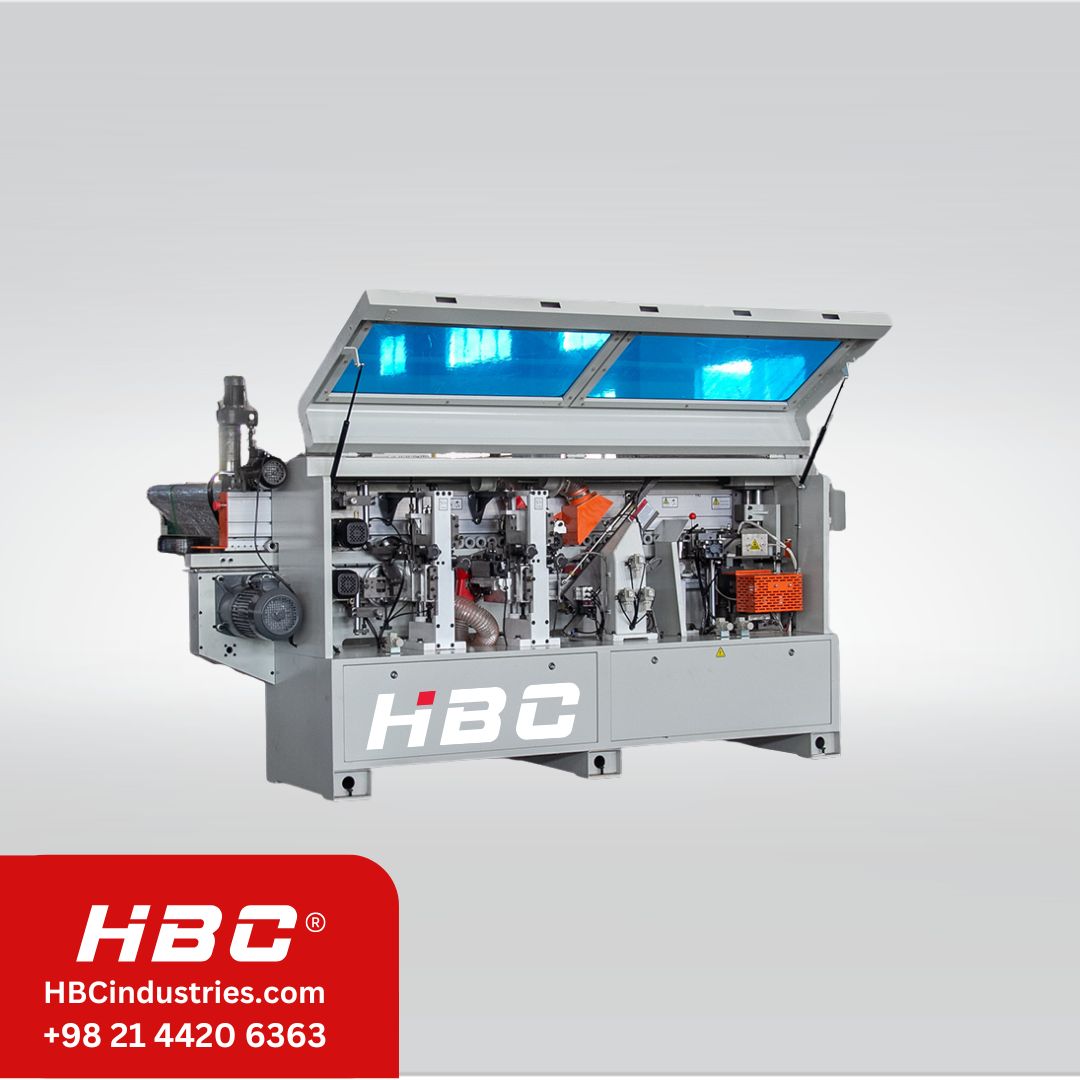

دستگاه PVC لبه چسبان

راهنمای خرید دستگاه PVC لبه چسبان:

مقدمه: اهمیت لبه‌چسبان در صنعت چوب و MDF

لبه‌های ‌تخته‌های MDF و نئوپان به دلیل ساختار فیبری و تخلخل زیاد در برابر رطوبت و ضربه آسیب‌پذیر هستند. در فرآیند کابینت‌سازی، پوشاندن این لبه‌ها نه‌تنها ظاهر محصول را بهبود می‌دهد، بلکه مانع نفوذ رطوبت و گردوغبار به داخل هسته می‌شود و عمر مفید سازه را افزایش می‌دهد. امروزه رایج‌ترین مواد لبه‌چسبان شامل نوارهای PVC، ABS، PP، PMMA و روکش‌های چوبی هستند. نوارهای PVC به دلیل دوام بالا، انعطاف‌پذیری و تنوع رنگ و طرح بیشترین کاربرد را دارند؛ ABS فاقد کلر بوده و نسبت به PVC زیست‌محیطی‌تر است؛ نوارهای PP برای قطعات با شعاع کوچک، و PMMA برای ایجاد جلوه شفاف شیشه‌مانند استفاده می‌شود؛ روکش‌های چوبی نیز از قطعات نازک چوب طبیعی تشکیل می‌شوند

. انتخاب چسب نیز اهمیت دارد: چسب‌های EVA ارزان و متداول بوده ولی مقاومت متوسطی در برابر آب و حرارت دارند، در حالی که چسب‌های PUR پس از واکنش شیمیایی خاصیت ترموست پیدا می‌کنند و آب‌بندی و مقاومت حرارتی بسیار بالاتری ایجاد می‌کنند

دستگاه لبه‌چسبان (Edgebander) به مجموعه‌ای از ایستگاه‌ها برای آماده‌سازی لبه، اعمال چسب و فشردن نوار روی لبه گفته می‌شود. پیشرفت فناوری، دستگاه‌ها را از مدل‌های دستی ساده به ماشین‌های تمام‌اتومات با کنترل CNC و ایستگاه‌های متعدد تبدیل کرده است. انتخاب صحیح دستگاه، کیفیت لبه‌گیری، سرعت تولید و هزینه تعمیرات را تحت تأثیر قرار می‌دهد. در ادامه به معرفی ایستگاه‌ها و معیارهای مقایسه انواع دستگاه‌ها پرداخته می‌شود.

معرفی ایستگاه‌های مختلف دستگاه PVC لبه‌چسبان

دستگاه لبه‌چسبان مجموعه‌ای از ایستگاه‌هاست که هرکدام وظیفه‌ای مشخص دارند. تعداد و ترکیب این ایستگاه‌ها بسته به نوع دستگاه (نیمه‌اتومات یا تمام‌اتومات) متفاوت است. آشنایی با عملکرد هر ایستگاه به انتخاب بهتر کمک می‌کند.

ایستگاه پیش‌فرز (Pre‑Milling)

پیش‌فرز نخستین مرحله در دستگاه‌های پیشرفته است که قبل از اعمال چسب انجام می‌شود. در این مرحله لبه‌های تخته با دو موتور فرز مجهز به تیغه‌های الماسه، صاف و عمود می‌شود تا هرگونه اعوجاج ناشی از برش اولیه از بین برود. دستگاه‌های سنگین مانند NewCNC Fuse 9 دارای واحد پیش‌فرز با دو موتور ۳٫۷ کیلووات هستند که سطح لبه را آماده چسب‌کاری می‌کنند

. مدل‌های سری ME شرکت SCM نیز از پیش‌فرز تک یا دو موتوره استفاده می‌کنند که در برخی مدل‌ها امکان تنظیم شعاع ابزار برای ایجاد لبه گرد وجود دارد

. وجود این ایستگاه برای تولید حرفه‌ای الزامی است؛ زیرا کیفیت لبه با پیش‌فرز یکنواخت باعث کاهش مصرف چسب و جلوگیری از نفوذ آب می‌شود.

ایستگاه چسب‌زنی (Glue Application)

پس از آماده‌سازی لبه، نوار PVC از طریق واحد چسب‌زنی و مخزن حرارتی به لبه چسبانده می‌شود. در این ایستگاه، چسب گرم (EVA یا PUR) توسط مارپیچ یا غلتک روی لبه تخته پخش می‌شود و همزمان نوار به دستگاه تغذیه می‌شود. ماشین‌های پیشرفته امکان تنظیم مقدار چسب و تغییر نوع چسب (EVA یا PUR) را دارند. برای مثال، Fuse 8 M مجهز به سیستم اعمال چسب با پیش‌گرم‌کن IR برای گرم کردن سطح تخته و بهبود چسبندگی است

، و مدل‌های ME 35TR و ME 40T SCM دارای مخزن چسب قابل تعویض هستند تا در کمترین زمان بتوان نوع چسب را تغییر داد

. انتخاب حجم مخزن و کنترل دما، نقش مهمی در جلوگیری از سوختن چسب و جلوگیری از ایجاد لکه‌های زرد روی لبه دارد.

ایستگاه فشار (Pressing)

پس از اعمال چسب، نوار باید در طول مسیر با فشار یکنواخت روی لبه چسبانده شود. این کار توسط چندین غلتک فشار انجام می‌گیرد. در مدل‌های صنعتی مانند Fuse 9 پنج غلتک فشار وجود دارد که با تنظیم فشار، چسب را بین نوار و لبه پخش و حباب‌های هوا را خارج می‌کنند

. در برخی دستگاه‌های رده‌بالا، واحد فشار به سیستم سروو یا پنوماتیک مجهز است که امکان تغییر سریع فشار متناسب با نوع نوار و ضخامت تخته را می‌دهد

. تعداد غلتک‌ها و کیفیت یاتاقان‌ها در این ایستگاه بر یکنواختی چسب‌کاری و کاهش تاب‌برداشت نوار تاثیر دارد.

ایستگاه برش ابتدا و انتها (End Trimming)

این ایستگاه وظیفه دارد نوار اضافی در ابتدای ورود و انتهای خروج هر تخته را با تیغ‌های اره یا فرز برش دهد. در مدل‌های Fuse این عمل توسط دو موتور مجزا انجام می‌شود تا دقت برش بالا باشد

. ایستگاه برش ابتدای و انتهای دقیق، مانع ایجاد ترک و لب‌پر شدن نوار می‌شود. برخی دستگاه‌ها امکان تنظیم زاویه و شعاع برش برای نوارهای با ضخامت بالا را فراهم می‌کنند.

ایستگاه فرز بالا و پایین (Top & Bottom Trimming)

پس از برش اولیه، ممکن است لبه نوار کمی از سطح تخته بیرون‌زده باشد. ایستگاه فرز بالا و پایین با تیغه‌های فرز یا کاتر، قسمت‌های اضافی نوار را در امتداد سطح تخته قطع می‌کند. در دستگاه‌های حرفه‌ای، این ایستگاه از دو مرحله تراش اولیه (rough trim) و تراش نهایی (fine trim) تشکیل شده است. برای نمونه، Fuse 9 علاوه بر واحد تراش اولیه، واحد تراش دقیق با تیغه‌های شعاعی دارد که لبه را هموار می‌کند

. مدل‌های ME 28T و ME 35T SCM نیز به واحد تراش بالا و پایین مجهزند

. دقت تنظیم این ایستگاه اهمیت زیادی دارد، زیرا خطای اندک موجب ایجاد پله بین نوار و سطح تخته می‌شود.

ایستگاه لیسه (Scraping)

برای حذف اثرات ریز تیغه و رسیدن به سطحی کاملاً صاف، تیغه‌های لیسه یا خراش‌دهنده به‌کار می‌روند. آنها نوار PVC را صیقل می‌دهند و براقیت نهایی را افزایش می‌دهند. برخی دستگاه‌ها دارای دو نوع لیسه هستند: لیسه شعاعی برای نوارهای ضخیم و لیسه تخت برای نوارهای نازک یا لبه‌های ۹۰ درجه. دستگاه Fuse 9 دارای واحد لیسه شعاعی و واحد لیسه تخت به‌صورت مجزا است

. مدل‌های سری ME نیز واحد لیسه و واحد پولیش را در کنار هم دارند

ایستگاه پولیش (Buffing)

در مرحله آخر از دیسک‌های پولیش به همراه پارچه یا پشم صنعتی استفاده می‌شود تا آثار لیسه‌زنی از بین برود و لبه درخشان شود. وجود این ایستگاه، بخصوص برای کابینت‌های آشپزخانه و مبلمان که ظاهر اهمیت دارد، الزامی است. برخی دستگاه‌ها برای جلوگیری از خش، محل پولیش را با مایع خاصی مرطوب می‌کنند تا نوار براق‌تر شود.

ایستگاه جوهرپاش یا اسپری ضد چسب (Spray Unit)

بسیاری از دستگاه‌های تمام‌اتومات مجهز به اسپری ضدچسب یا جوهرپاش در ابتدای یا انتهای خط هستند. این واحد مواد ضدچسب یا تمیزکننده را روی سطح نوار یا تیغه‌ها می‌پاشد تا مانع چسبیدن اضافی و ایجاد لکه شود. به‌عنوان مثال، Fuse 8 M به واحد اسپری ضدچسب مجهز است که قبل از پیش‌فرز و قبل از خروج قطعه چسب اضافی را پاکسازی می‌کند
در ماشین‌های پیشرفته، پمپ و نازل اسپری به سیستم PLC متصل است و مقدار اسپری بر اساس ضخامت نوار تنظیم می‌شود

مقایسه انواع دستگاه‌های لبه‌چسبان

انتخاب دستگاه مناسب بسته به حجم تولید، فضای کارگاه، بودجه و سطح کیفیت مورد انتظار متفاوت است. دستگاه‌ها را می‌توان از جنبه‌های مختلف بررسی کرد: دستی، نیمه‌اتومات و تمام‌اتومات؛ تک‌طرفه یا دوطرفه؛ سرعت کار؛ تعداد ایستگاه‌ها؛ دقت؛ و برند.

مقایسه دستی، نیمه‌اتومات و تمام‌اتومات

تک‌طرفه یا دوطرفه

اکثر دستگاه‌های لبه‌چسبان موجود در بازار یک‌طرفه هستند؛ یعنی قطعه کار از یک طرف دستگاه عبور کرده و فقط یکی از لبه‌ها پوشانده می‌شود. برای پوشاندن طرف دیگر، قطعه باید مجدداً از دستگاه عبور داده شود یا از دستگاه دوم استفاده شود. در مقابل، دستگاه‌های دوطرفه (Double‑Sided Edgebanders) دارای دو خط لبه‌چسبان متقارن هستند و هر دو لبه قطعه را همزمان پوشش می‌دهند. این ماشین‌ها برای کارخانه‌های بزرگ با تولید انبوه مناسب‌اند زیرا زمان عبور قطعه نصف می‌شود. با این حال، هزینه اولیه و هزینه تعمیرات آنها بیشتر است. برندهای اروپایی مانند Homag و IMA Schelling مدل‌های دوطرفه با کنترل CNC و سرعت‌های بالا ارائه می‌دهند

دقت برش و چسب‌کاری

دقت در دستگاه‌های تمام‌اتومات بیشتر است زیرا تنظیمات موقعیت تیغه‌ها و غلتک‌ها توسط سرووموتور و کنترل عددی انجام می‌شود. در ماشین‌های سطح بالا، واحد پیش‌فرز با موتورهای قوی و تیغه‌های الماسه، یکنواختی لبه را تضمین می‌کند

همچنین سیستم فشار سروویی و سیستم سنسور ضخامت باعث می‌شود که مقدار چسب و فشار متناسب با ضخامت نوار باشد

در دستگاه‌های دستی و نیمه‌اتومات دقت وابسته به مهارت اپراتور و کیفیت ابزار است. بنابراین برای تولید کالاهای لوکس و ضخیم (مانند درهای کابینت براق یا قطعات لمسه‌ای) دستگاه‌های تمام‌اتومات پیشنهاد می‌شوند.

برندهای مطرح داخلی و خارجی

در بازار جهانی، چند تولیدکننده بزرگ به دلیل نوآوری و کیفیت شناخته شده‌اند:

Biesse (ایتالیا) – این شرکت ایتالیایی سیستم‌های چسب‌زنی اتوماتیک، کنترل‌های دیجیتال و قابلیت پایش لحظه‌ای ارائه می‌دهد که برای تولیدات بزرگ مناسب است

SCM Group (ایتالیا) – دستگاه‌های سری ME و Stefani ترکیبی از دقت بالا و مصرف بهینه انرژی دارند و به ویژگی‌هایی مانند مخزن چسب قابل تعویض و واحد ضدچسب مجهز هستند

Homag Group (آلمان) – تمرکز این برند بر روی اتوماسیون و ادغام با فناوری Industry 4.0 است و دستگاه‌های سفارشی با سیستم‌های هوشمند ارائه می‌دهد

IMA Schelling (آلمان/اتریش) – این شرکت در حوزه دستگاه‌های پرسرعت و دوطرفه پیشرو است و زمان تنظیم کوتاه و سامانه‌های تغییر ابزار خودکار را ارائه می‌دهد

Felder Group (اتریش) – دستگاه‌های مقاوم و بادوام با تمرکز بر کاربری آسان و کیفیت بالا تولید می‌کند

KDT Machinery و Nanxing Machinery (چین) – این شرکت‌ها دستگاه‌هایی با قیمت رقابتی و امکانات مناسب برای کارگاه‌های متوسط ارائه می‌دهند

Unisunx و Shandong Dongteng (چین) – تولیدکنندگان چینی که به‌ویژه در تولید دستگاه‌های لبه‌چسبان دوطرفه و دستگاه‌های منحنی تخصص دارند

در داخل ایران نیز سازندگان و واردکنندگان متعددی وجود دارند که اغلب مدل‌های چینی یا ترکیه‌ای را مونتاژ و پشتیبانی می‌کنند. در انتخاب برند، علاوه بر مشخصات فنی باید به خدمات پس از فروش، آموزش اپراتور و تأمین قطعات توجه کرد.

نکاتی درباره خدمات پس از فروش، قطعات مصرفی، تعمیرات و نرم‌افزارهای کنترلی

عملکرد طولانی‌مدت دستگاه لبه‌چسبان علاوه بر کیفیت ساخت، به نحوه نگهداری و خدمات پس از فروش وابسته است. نکات زیر بر اساس منابع معتبر و تجربه صنعتی جمع‌بندی شده است:

نگهداری و تعمیرات

پاکیزگی و جمع‌آوری تراشه‌ها: تجمع خاک اره و تراشه‌های نوار در واحدهای برش و تراش باعث افزایش دما و کاهش عمر یاتاقان‌ها می‌شود. مقاله آکهورست توصیه می‌کند پس از هر شیفت کاری دستگاه کاملاً تمیز شود و از سیستم جمع‌آوری گردوغبار کارآمد (ترجیحاً لوله‌کشی فلزی برای جلوگیری از بار الکتریکی) استفاده شود

روان‌کاری و چرب‌کاری: به‌کارگیری گریس مخصوص دما بالا برای زنجیر انتقال و محور چسب باعث کاهش اصطکاک می‌شود. همچنین باید مخزن چسب به‌طور دوره‌ای با ابزار غیر فلزی (مثلاً چوبی) تمیز شود تا جرم چسب سوخته از بین برود
در برخی مدل‌ها از بوشینگ تفلون استفاده شده که نیاز به روغن‌کاری ندارد

کیفیت چسب و لبه: استفاده از چسب و نوار بی‌کیفیت باعث گیر کردن ماشین و کاهش کیفیت چسبندگی می‌شود. منبع مذکور تأکید می‌کند که انتخاب چسب مناسب و کنترل دقیق دما در مخزن، نقش مهمی در اتصال پایدار دارد

تیغه‌ها و ابزار برش: تیز بودن تیغه‌های فرز، برش و لیسه برای ایجاد لبه تمیز ضروری است. ابزارهای کند باعث پله و سوختگی روی لبه می‌شوند. لازم است زمان‌بندی تعویض تیغه‌ها و سنگ‌زنی رعایت شود

نصب و آموزش اپراتور: دستگاه‌های پیشرفته با نمایشگر لمسی و PLC حساس هستند؛ بنابراین آموزش صحیح اپراتور و استفاده از محافظ صفحه ضروری است تا از آسیب دیدن صفحه جلوگیری شود

خدمات پس از فروش و قطعات مصرفی

سازنده یا نمایندگی وارد کننده باید خدمات زیر را ارائه دهد:

آموزش اولیه و راه‌اندازی – راه‌اندازی دستگاه و آموزش برنامه‌نویسی و تنظیمات اولیه.

تأمین قطعات مصرفی – تیغه‌های فرز، لیسه، غلتک‌های فشار، نازل‌های اسپری، واشرها و مخزن چسب.

پشتیبانی فنی و تعمیرات – وجود تیم فنی برای رفع خطاها و تعمیر قطعات برقی و مکانیکی. برخی سازندگان سرویس‌های دوربین‌محور یا اتصال اینترنتی ارائه می‌دهند تا خطاها را از راه دور تشخیص دهند

به‌روزرسانی نرم‌افزار – دستگاه‌های مدرن دارای PLC و HMI هستند که امکان ذخیره‌سازی برنامه‌ها و اتصال شبکه را دارند. پشتیبانی باید به‌روزرسانی نرم‌افزار و افزودن قابلیت‌های جدید را تضمین کند

نرم‌افزارهای کنترلی

دستگاه‌های تمام‌اتومات از سیستم‌های PLC یا CNC استفاده می‌کنند که با نمایشگر لمسی (HMI) امکان تنظیم پارامترها را فراهم می‌کنند. برخی مدل‌ها دارای حافظه برای ذخیره چندین برنامه لبه‌چسبانی هستند، بنابراین برای تغییر ضخامت تخته یا نوع نوار، کاربر تنها برنامه مناسب را فراخوانی می‌کند. در ماشین‌های رده‌بالا، سیستم کنترل به سرووموتورها برای تنظیم دقیق موقعیت تیغه‌ها و فشار غلتک‌ها متصل است

. همچنین قابلیت اتصال به شبکه و سیستم‌های مدیریت تولید (MES) برای پایش مصرف چسب، گزارش‌دهی و تشخیص عیب از راه دور فراهم شده است.

جدول مقایسه ویژگی‌های فنی دستگاه‌های نمونه

در جدول زیر چند مدل متفاوت – از دستگاه دستی تا تمام‌اتومات – با برخی مشخصات کلیدی مقایسه شده‌اند. این جدول صرفاً به‌منظور آشنایی با دامنه پارامترها ارائه می‌شود و مقادیر واقعی ممکن است بسته به مدل دقیق و گزینه‌های سفارشی تغییر کند.
