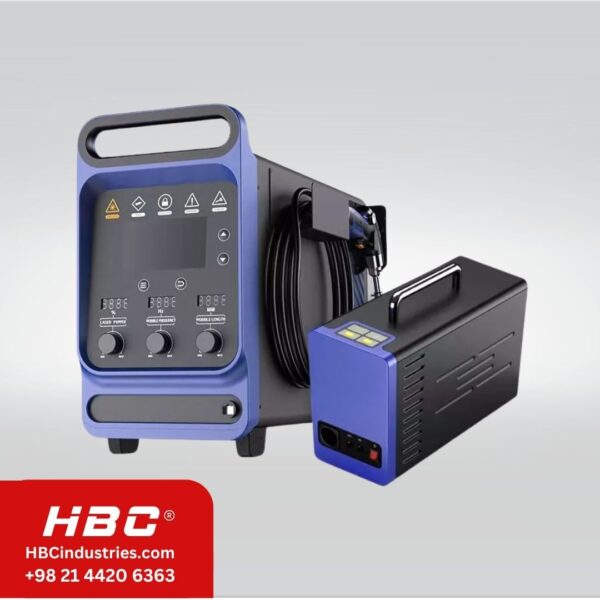

دستگاه جوش لیزر فولاد

جوش لیزری فولاد: انقلابی در صنعت اتصالات فلزی

جوشکاری به عنوان یکی از اساسی‌ترین فرآیندهای صنعتی، همواره در حال تحول و پیشرفت بوده است. در دهه‌های اخیر، با ظهور فناوری‌های نوین، روش‌های جوشکاری نیز دستخوش تغییرات بنیادین شده‌اند. در این میان، جوشکاری لیزری به عنوان یک روش مدرن و پیشرفته، جایگاه ویژه‌ای در صنایع مختلف، به خصوص در اتصال قطعات فولادی، پیدا کرده است. این فناوری که از زیرمجموعه‌های جوشکاری ذوبی به شمار می‌رود، با استفاده از پرتوی متمرکز لیزر برای ایجاد حرارت و ذوب کردن فلزات عمل می‌کند و مزایای بی‌شماری نسبت به روش‌های سنتی مانند جوشکاری آرگون (TIG) و CO2 ارائه می‌دهد.

مبانی و تاریخچه جوشکاری لیزری

ایده استفاده از لیزر برای اولین بار در سال ۱۹۵۹ مطرح شد و در دهه‌های بعد، کاربردهای صنعتی آن به تدریج گسترش یافت. در دهه ۱۹۷۰، شکل‌های ابتدایی جوشکاری لیزری مورد استفاده قرار گرفت و با پیشرفت تکنولوژی، این روش به یکی از دقیق‌ترین و کارآمدترین فرآیندهای اتصال تبدیل شد.

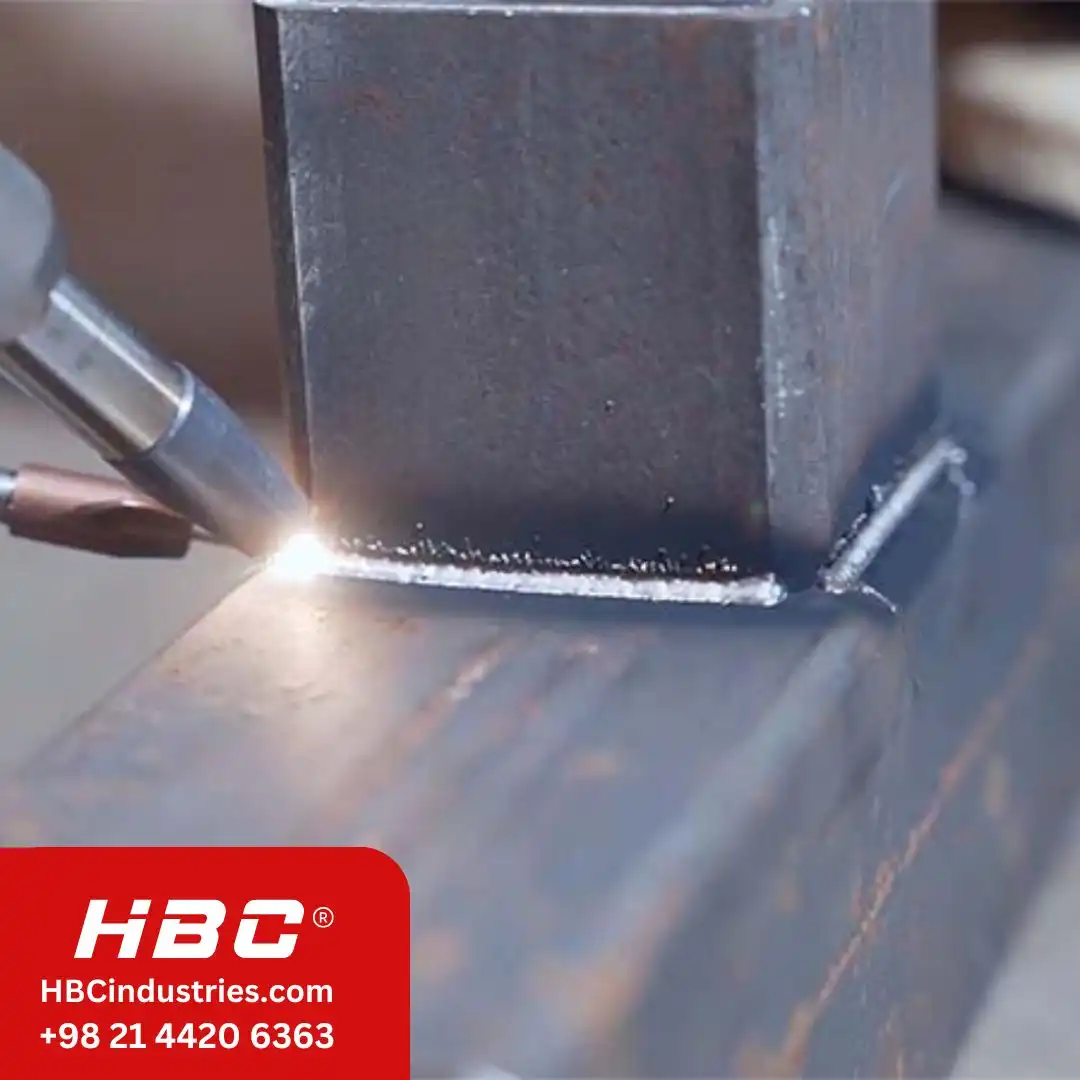

عملکرد اصلی جوشکاری لیزری بر پایه ایجاد حرارت بسیار بالا و متمرکز استوار است. دستگاه جوش لیزر، پرتوی نوری با انرژی بالا تولید کرده و آن را از طریق سیستم‌های اپتیکی (مانند لنزها و آینه‌ها) بر روی یک نقطه بسیار کوچک از سطح قطعه کار متمرکز می‌کند. این تمرکز انرژی باعث می‌شود دمای سطح فلز در کسری از ثانیه به نقطه ذوب برسد و یک حوضچه مذاب کوچک و دقیق ایجاد شود. با حرکت پرتو یا قطعه کار، این حوضچه مذاب نیز حرکت کرده و پس از سرد شدن سریع، یک خط جوش مستحکم و یکنواخت را به وجود می‌آورد. این فرآیند بدون تماس فیزیکی ابزار با قطعه کار انجام می‌شود که خود یکی از مزایای مهم آن است.

انواع تکنولوژی لیزر برای جوشکاری فولاد

دستگاه‌های جوش لیزری بر اساس منبع تولید لیزر به انواع مختلفی تقسیم می‌شوند که هر یک ویژگی‌ها و کاربردهای خاص خود را دارند. برای جوشکاری فولاد، دو نوع لیزر بیشترین کاربرد را دارند:

1. لیزر فایبر (Fiber Laser): این تکنولوژی به عنوان پیشرفته‌ترین و پرکاربردترین نوع لیزر در جوشکاری صنعتی، به ویژه برای فلزات، شناخته می‌شود. در لیزر فایبر، پرتو لیزر از طریق فیبرهای نوری تقویت و منتقل می‌شود. این لیزرها به دلیل بازدهی انرژی بسیار بالا (تا ۳۰ درصد و بیشتر)، طول عمر طولانی (تا ۱۰۰ هزار ساعت)، و نیاز به نگهداری کم، گزینه‌ای بسیار مقرون‌به‌صرفه در تولید انبوه هستند. کیفیت بالای پرتو و قابلیت تمرکز فوق‌العاده آن، جوش‌هایی بسیار دقیق، تمیز و با نفوذ عمیق ایجاد می‌کند. دستگاه‌های جوش لیزری فایبر برای جوشکاری انواع فولاد، از جمله فولاد کربنی، فولاد ضد زنگ (استیل) و ورق گالوانیزه ایده‌آل هستند.

2. لیزر YAG (Yttrium Aluminum Garnet): این لیزرها از نوع لیزرهای حالت جامد کریستالی هستند و در دهه ۱۹۹۰ به عنوان گزینه‌ای اصلی برای جوشکاری‌های دقیق مطرح شدند. لیزرهای YAG پرتوهایی با طول موج ۱۰۶۴ نانومتر تولید می‌کنند که برای جوشکاری مواد مقاوم مانند فولادهای ضدزنگ بسیار مناسب است. این دستگاه‌ها به دلیل دقت بالا و کنترل حرارتی دقیق، در صنایعی مانند الکترونیک، پزشکی و خودروسازی کاربرد فراوانی دارند. اگرچه امروزه لیزرهای فایبر به دلیل مزایای بیشتر در حال جایگزینی لیزرهای YAG هستند، اما این تکنولوژی همچنان در کاربردهای خاصی که نیاز به جوش نقطه‌ای دقیق دارند، مورد استفاده قرار می‌گیرد.

مزایای برجسته جوش لیزری فولاد

جوشکاری لیزری فولاد در مقایسه با روش‌های سنتی جوشکاری مانند آرگون و CO2، مزایای قابل توجهی دارد که آن را به انتخابی هوشمندانه برای صنایع مدرن تبدیل کرده است:

سرعت و دقت بی‌نظیر: سرعت جوشکاری لیزری می‌تواند ۲ تا ۱۰ برابر بیشتر از روش‌های سنتی باشد. این افزایش سرعت، راندمان خطوط تولید را به شدت افزایش می‌دهد. علاوه بر این، کنترل کامپیوتری و دقت میلی‌متری پرتو لیزر، جوش‌هایی بی‌نقص و تکرارپذیر را تضمین می‌کند.

کیفیت بالای جوش: جوش‌های ایجاد شده با لیزر بسیار تمیز، صاف، یکنواخت و بدون تخلخل هستند. ناحیه تحت تأثیر حرارت (HAZ) در این روش بسیار کوچک است، که از اعوجاج، تاب برداشتن یا تغییر رنگ قطعه کار جلوگیری می‌کند. این ویژگی باعث می‌شود نیاز به عملیات پس از جوشکاری مانند سنگ‌زنی و پولیش تا ۷۰ درصد کاهش یابد و در نتیجه، در زمان و هزینه صرفه‌جویی شود.

استحکام بالا: به دلیل سرد شدن سریع و تشکیل ساختار کریستالی مناسب، استحکام خط جوش در این روش معمولاً برابر یا حتی بیشتر از فلز پایه است.

کاهش هزینه‌های تولید: اگرچه هزینه اولیه خرید دستگاه جوش لیزری بالاتر از دستگاه‌های سنتی است، اما در بلندمدت بسیار مقرون‌به‌صرفه است. این صرفه‌جویی از چند طریق حاصل می‌شود:
کاهش مصرف انرژی: مصرف برق دستگاه جوش لیزری ۸۰ تا ۹۰ درصد کمتر از روش‌های قوس الکتریکی است.
حذف یا کاهش مواد مصرفی: در بسیاری از موارد، جوشکاری لیزری بدون نیاز به سیم جوش (فیلر) یا الکترود انجام می‌شود. همچنین می‌توان از گازهای ارزان‌تری مانند نیتروژن به جای آرگون به عنوان گاز محافظ استفاده کرد.
کاهش نیاز به نیروی کار ماهر: کار با دستگاه جوش لیزری دستی بسیار ساده است و اپراتورها با یک آموزش کوتاه (کمتر از یک روز) می‌توانند جوش‌های باکیفیتی ایجاد کنند. این امر هزینه‌های مربوط به استخدام جوشکاران متخصص را به شدت کاهش می‌دهد.

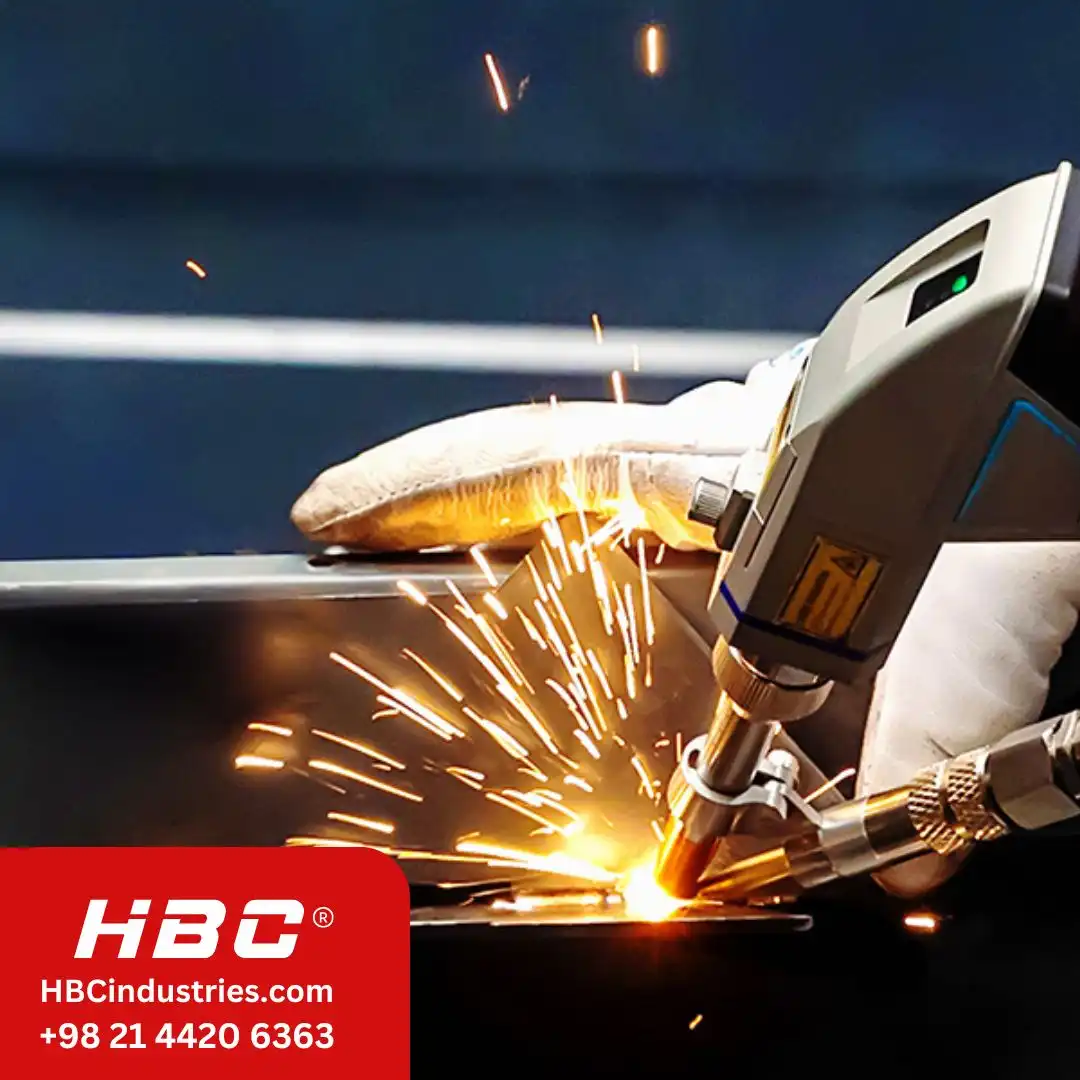

انعطاف‌پذیری بالا: دستگاه‌های جوش لیزری می‌توانند طیف گسترده‌ای از فولادها، از جمله ورق‌های بسیار نازک (حتی نازک‌تر از ۰.۳ میلی‌متر)، قطعات مینیاتوری، و همچنین جوشکاری فلزات ناهمگون (مانند آهن به استیل) را با کیفیت بالا انجام دهند. هد دستی (گان یا تورچ) این دستگاه‌ها امکان جوشکاری در زوایا و نقاط دور از دسترس را فراهم می‌کند.

فرآیند جوشکاری لیزری فولاد: حالت‌ها و روش‌ها

جوشکاری لیزری فولاد می‌تواند در حالت‌ها و پیکربندی‌های مختلفی انجام شود تا بهترین نتیجه برای کاربردهای گوناگون حاصل شود.

حالت‌های جوشکاری:

1. حالت رسانشی (Conduction Mode): در این حالت، توان لیزر به اندازه‌ای است که تنها سطح فلز را ذوب می‌کند و عمق نفوذ کم است. این روش برای جوشکاری ورق‌های نازک و ایجاد جوش‌های سطحی و عریض که نیاز به ظاهر زیبا دارند، مناسب است.
2. حالت نفوذی یا سوراخ کلید (Keyhole Mode): در این حالت، چگالی توان لیزر بسیار بالاست و باعث تبخیر فلز در نقطه تابش می‌شود. این بخار، یک کانال یا “سوراخ کلید” ایجاد می‌کند که توسط فلز مذاب احاطه شده است. این روش امکان ایجاد جوش‌های عمیق و باریک با نسبت عمق به عرض بالا را فراهم می‌کند و برای اتصال قطعات ضخیم‌تر ایده‌آل است.

انواع اتصالات جوش:

دستگاه‌های جوش لیزری قادر به اجرای انواع مختلفی از اتصالات هستند:
جوش لب‌به‌لب (Butt Weld): دو قطعه در یک صفحه کنار هم قرار گرفته و لبه‌هایشان به هم جوش داده می‌شود.
جوش روی هم (Lap Weld): دو قطعه به صورت همپوشان روی هم قرار گرفته و جوش داده می‌شوند.
جوش گوشه‌ای یا فیله‌ای (Fillet Weld): برای اتصال دو قطعه که با زاویه (معمولاً ۹۰ درجه) نسبت به هم قرار دارند، استفاده می‌شود.
جوش نقطه‌ای (Spot Weld): برای اتصال دو قطعه در نقاط مشخص به کار می‌رود.

کاربردهای گسترده جوش لیزری فولاد در صنایع

به دلیل مزایای ذکر شده، جوشکاری لیزری فولاد به یک جزء جدایی‌ناپذیر در صنایع پیشرو تبدیل شده است:

صنعت خودروسازی: برای جوشکاری قطعات بدنه، شاسی، واشر سرسیلندر، فیلترها و سایر قطعات حساس با دقت و سرعت بالا.
لوازم خانگی و آشپزخانه: در تولید سینک ظرفشویی، بدنه و دسته ظروف استیل، اجاق گاز و سایر تجهیزات فلزی که نیاز به جوش تمیز و زیبا دارند.
لوله و اتصالات بهداشتی: جوشکاری شیرآلات، سه‌راهی‌ها و لوله‌های استیل.
ساخت مخازن و تجهیزات تحت فشار: ایجاد جوش‌های مستحکم و آب‌بند برای انواع مخازن صنعتی.
صنایع الکترونیک: جوشکاری محفظه‌های فلزی، رله‌ها و کانکتورها.
قالب‌سازی و موتورسازی: اتصال دقیق قطعات پیچیده در ساخت قالب‌ها و موتورها.
ساخت کابینت، قفسه و آسانسور: برای اتصال قطعات فلزی با ظاهری یکنواخت و بدون نیاز به پرداخت.

سختی فولاد و تأثیر آن بر جوش لیزری

سختی فولاد، که عمدتاً به میزان کربن و عناصر آلیاژی آن بستگی دارد، تأثیر قابل توجهی بر فرآیند جوشکاری لیزری دارد. فولادهای با سختی بالا (فولادهای پرکربن) مقاومت بیشتری در برابر حرارت دارند و جوشکاری آن‌ها چالش‌برانگیزتر است. به دلیل سرعت بالای سرد شدن در جوشکاری لیزری، احتمال ایجاد ترک‌های ناشی از تنش‌های حرارتی در این نوع فولادها افزایش می‌یابد. برای غلبه بر این مشکل، نیاز به تنظیم دقیق پارامترهای لیزر، استفاده از پیش‌گرمایش یا فرآیندهای پس‌گرمایش و گاهی اوقات استفاده از سیم جوش مناسب است.

در مقابل، فولادهای با سختی پایین (فولادهای کم‌کربن) به دلیل مقاومت کمتر در برابر حرارت، راحت‌تر جوش داده می‌شوند و فرآیند با تنش‌های کمتری همراه است. به طور کلی، برای دستیابی به بهترین کیفیت جوش، باید پارامترهای دستگاه متناسب با نوع و سختی فولاد تنظیم شود.

ملاحظات ایمنی در جوشکاری لیزری

اگرچه جوشکاری لیزری نسبت به روش‌های سنتی ایمن‌تر است، اما رعایت نکات ایمنی برای محافظت از اپراتور ضروری است. پرتو لیزر برای چشم بسیار خطرناک است و می‌تواند آسیب‌های دائمی ایجاد کند. بنابراین، استفاده از عینک ایمنی مخصوص لیزر که متناسب با طول موج دستگاه باشد، الزامی است. همچنین، دود و بخارات ناشی از ذوب فلز می‌تواند برای سیستم تنفسی مضر باشد، لذا استفاده از سیستم‌های تهویه موضعی و ماسک‌های مناسب توصیه می‌شود. دستگاه‌های مدرن دارای مکانیزم‌های ایمنی هستند؛ برای مثال، تورچ جوشکاری تنها زمانی فعال می‌شود که نازل آن در تماس با سطح فلز باشد تا از تابش ناخواسته پرتو در محیط جلوگیری شود.
