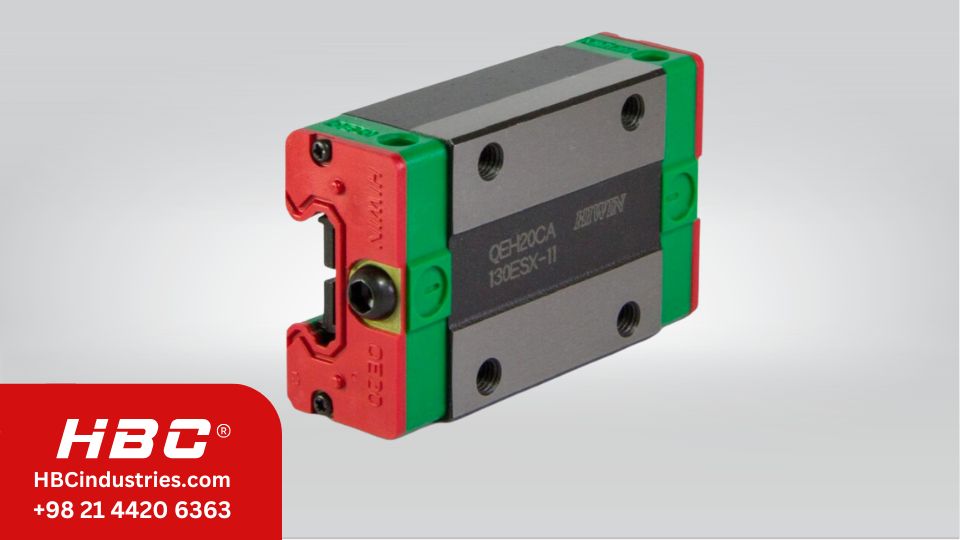

واگن قلب سیستم حرکتی و دقت بالا
واگن در دستگاه های لیزر یکی از اجزای کلیدی سیستم مکانیکی محسوب می‌شود که وظیفه انتقال و حرکت هد لیزر در محورهای مختلف را بر عهده دارد. این بخش به عنوان یک رابط اصلی بین هد لیزر و مکانیزم حرکتی دستگاه عمل می‌کند و دقت و کیفیت عملیات برش یا حکاکی تا حد زیادی به عملکرد صحیح و روان این قطعه وابسته است.
وظایف واگن در دستگاه لیزر
حرکت هد لیزر:
واگن وظیفه دارد هد لیزر را در مسیر تعیین‌شده و با دقت بسیار بالا جابه‌جا کند. این حرکت باید کاملاً کنترل‌شده و بدون هیچ‌گونه انحراف یا لرزش انجام شود، زیرا کوچک‌ترین ناهماهنگی می‌تواند به افت کیفیت در برش یا حکاکی منجر شود.
ایجاد پایداری در حرکت:
یکی دیگر از وظایف مهم واگن، حفظ پایداری و جلوگیری از لرزش یا تکان‌های اضافی هنگام جابه‌جایی است. این موضوع به ویژه در سرعت‌های بالا اهمیت بیشتری پیدا می‌کند.
انتقال یکنواخت نیرو:
سیستم حرکتی واگن باید نیرو را به‌صورت یکنواخت انتقال دهد تا عملیات برش و حکاکی با دقت و ظرافت بالا انجام شود.
دقت در موقعیت‌دهی:
دقت در محل قرارگیری هد لیزر روی مواد اولیه نقش کلیدی در دستیابی به برش‌های دقیق و حکاکی‌های ظریف دارد. واگن این دقت را از طریق طراحی پیشرفته و استفاده از قطعات مکانیکی دقیق تضمین می‌کند.
اجزای اصلی واگن در دستگاه لیزر

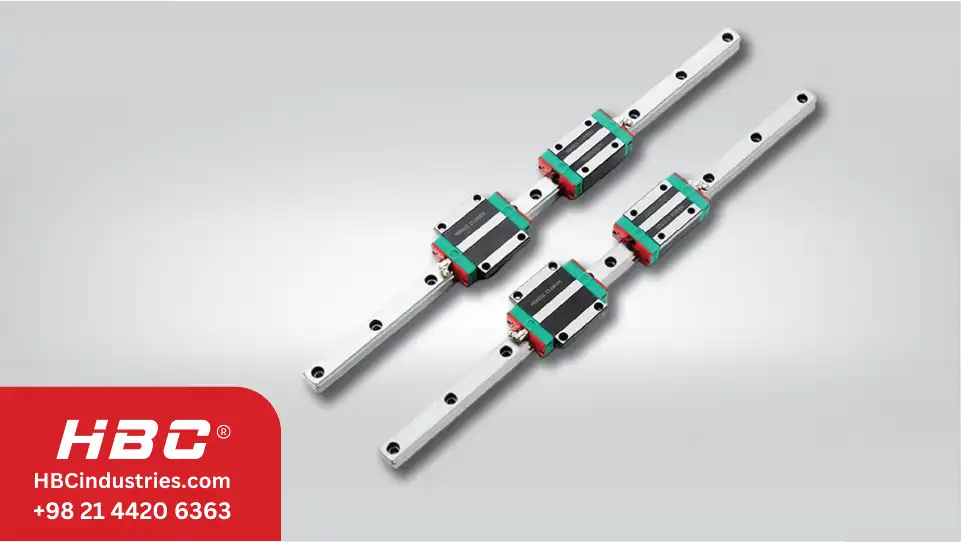

ریل‌ها (Guide Rails):
ریل‌ها مسیر حرکت واگن را مشخص می‌کنند و معمولاً از فولاد ضدزنگ یا آلیاژهای مقاوم ساخته می‌شوند. دقت ساخت این ریل‌ها نقش حیاتی در روان بودن حرکت واگن دارد.
بلبرینگ‌های خطی (Linear Bearings):
بلبرینگ‌ها وظیفه دارند حرکت روان و بدون اصطکاک را برای واگن فراهم کنند. این قطعات از جمله حساس‌ترین اجزای واگن هستند و باید به‌صورت منظم تمیز و روان‌کاری شوند.
واگن حامل هد لیزر:
این بخش مستقیماً هد لیزر را نگه می‌دارد و باید دارای طراحی دقیق و پایدار باشد تا از لرزش‌های ناخواسته جلوگیری کند.
موتورهای محرک:
واگن به کمک موتورهای سروو یا استپ‌موتورها کنترل می‌شود. این موتورها از طریق تسمه‌ها یا پیچ‌های حرکتی، نیرو را به واگن منتقل می‌کنند.
تسمه‌ها و پیچ‌مهره‌های حرکتی (Ball Screws):
این اجزا به انتقال نیرو و حرکت دقیق واگن کمک می‌کنند. تسمه‌ها برای سرعت‌های بالاتر و پیچ‌مهره‌ها برای دقت بالاتر استفاده می‌شوند.
یک واگن باکیفیت باید دارای ویژگی‌های زیر باشد:
دقت بالا: طراحی دقیق برای حرکت بدون خطا.
طول عمر زیاد: استفاده از مواد مقاوم در برابر سایش و خوردگی.
حرکت روان: جلوگیری از اصطکاک و لرزش در سرعت‌های بالا.
قابلیت تعمیر و نگهداری آسان: امکان تعویض سریع قطعات در صورت خرابی.
مقاومت در برابر آلودگی: طراحی مناسب برای جلوگیری از ورود گرد و غبار یا مواد زائد.
مشکلات رایج واگن و راهکارها
لرزش در حین حرکت:
این مشکل ممکن است به دلیل نصب نادرست، سایش بلبرینگ‌ها یا آلودگی ریل‌ها رخ دهد. راهکار آن تمیزکاری منظم و تنظیم مجدد واگن است.
صدای غیرعادی:
وجود صدای غیرعادی معمولاً نشان‌دهنده خرابی بلبرینگ‌ها یا نیاز به روان‌کاری است. در این شرایط باید بلبرینگ‌ها تعویض یا روغن‌کاری شوند.
حرکت ناپایدار یا قفل‌شدگی:
این مشکل می‌تواند به دلیل خرابی تسمه‌ها یا سایش شدید ریل‌ها رخ دهد. در این حالت، تعویض قطعات آسیب‌دیده ضروری است.
نگهداری و مراقبت از واگن
تمیزکاری دوره‌ای: گرد و غبار و ذرات روی ریل‌ها می‌تواند باعث افت کیفیت حرکت واگن شود.
روان‌کاری منظم: استفاده از روغن یا گریس مناسب باعث کاهش اصطکاک و افزایش طول عمر قطعات می‌شود.
بازبینی قطعات متحرک: بررسی تسمه‌ها، بلبرینگ‌ها و پیچ‌های حرکتی برای جلوگیری از خرابی ناگهانی.
تنظیم دقیق ریل‌ها: اطمینان از هم‌راستایی کامل ریل‌ها و واگن برای جلوگیری از انحراف در حرکت.
