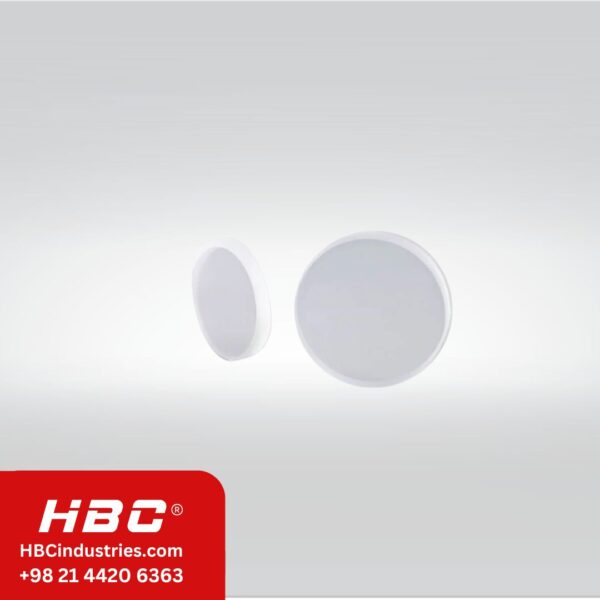

دستگاه های لیزر فایبر دارای لنزهای متعدد در درون هد های خود هستند که این لنزها هر کدام وظیف خاصی بر عهده دارند به منظور حفاظت از این لنزهای گران قیمت از محافظ لنز استفاده میشود .

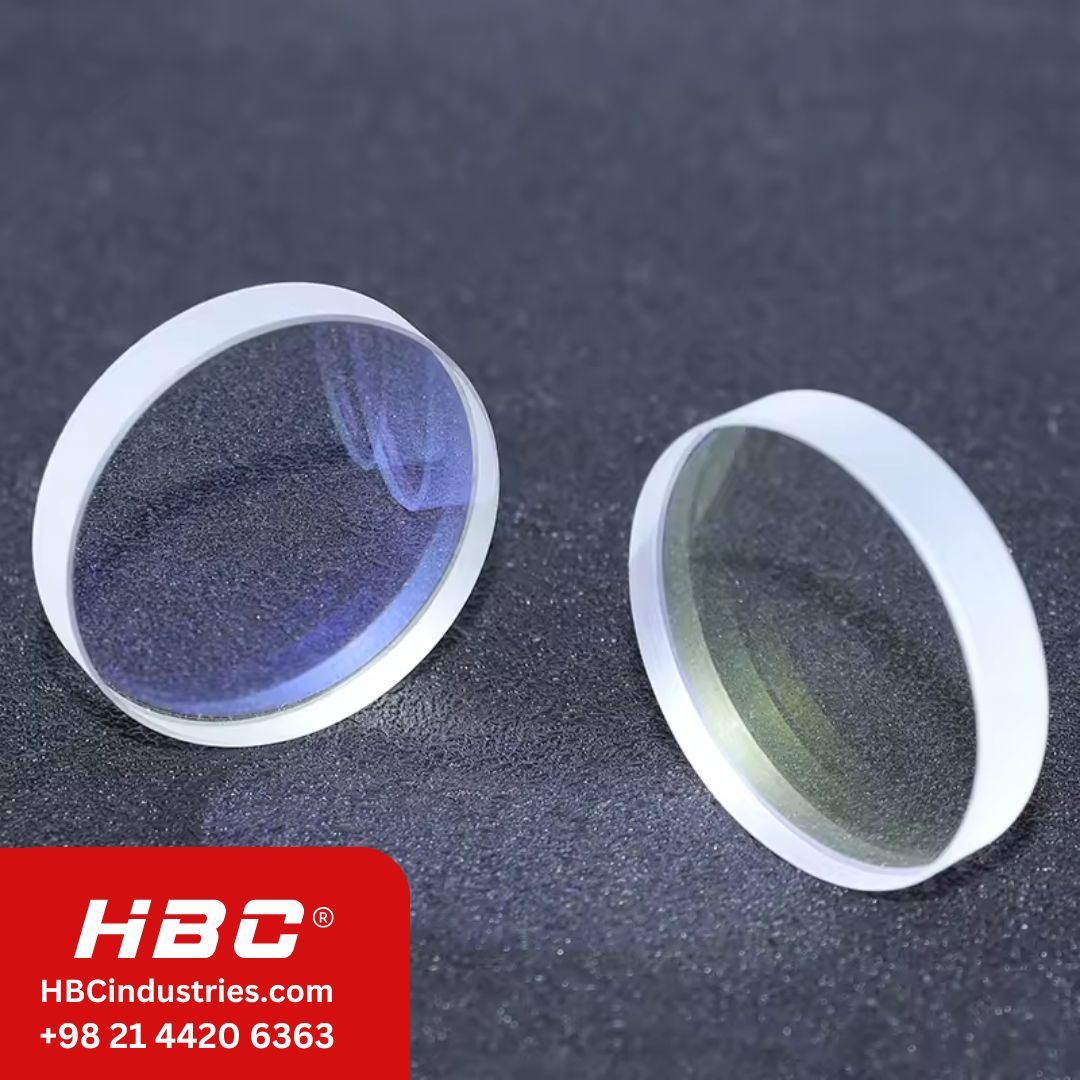

محافظ لنز یا Protective Lens یکی از قطعات مصرفی و در عین حال حیاتی در سر برش و هد دستگاه لیزر فایبر است؛ نقش آن حفظ اپتیک‌های اصلی در برابر آلودگی‌ها، بازتاب‌های مخرب و آسیب حرارتی است. انتخاب نامناسب یا کیفیت پایین محافظ لنز می‌تواند منجر به کاهش کیفیت برش، توقف‌های پی‌در‌پی جهت تعویض و در نهایت افزایش هزینه‌های تعمیر و نگهداری شود. در این راهنما تمام نکات فنی، معیارهای انتخاب، انواع رایج، روش‌های نگهداری و فاکتورهای اقتصادی را به زبان ساده و کاربردی توضیح می‌دهم تا بتوانید بهترین محافظ لنز را برای دستگاه خود بخرید و عمر اپتیک‌ها را به حداکثر برسانید.
Protective window یا پنجره محافظ تخت: صفحه شیشه‌ای یا سیلیکونی صاف که در جلوی لنز قرار می‌گیرد و بیشتر برای جلوگیری از پاشش ذرات و دود مناسب است.
Lens protector قاب‌دار با نگهدارنده: شامل فریم فلزی یا پلاستیکی که پنجره محافظ را ثابت نگه می‌دارد؛ برای هدهای استاندارد و تعویض سریع طراحی شده‌اند.
Protective disc یا دیسک‌های یک‌بارمصرف: دیسک‌های ارزان برای محیط‌های بسیار آلوده که به‌صورت دورانی یا سریع تعویض می‌شوند.
شیشه کوارتز یا Fused Silica: انتقال‌دهی بالا در طول موج‌های لیزر فایبر؛ مقاومت گرمایی و شیمیایی مناسب.
سرامیک‌های پوشش‌دار: در برخی مدل‌ها برای افزایش پایداری حرارتی و مقاومت به ضربه استفاده می‌شوند.
پلیمرهای خاص با پوشش آنتی‌رفلکت: برای کاربردهای کم‌هزینه در محیط‌های عاری از آلودگی مکانیکی سنگین.
محافظ‌ها معمولاً با اشاره به مدل هد یا کدهای صنعتی سازگاری اعلام می‌شوند؛ مدل‌های مختلف هدها (مانند BM109، BM111، BT240 و BM06K) به محافظ‌های ویژه‌ای نیاز دارند که ابعاد و قطر متفاوتی دارند
انتقال‌دهی اپتیکی (Optical Transmission) اولویت اصلی این است که محافظ، حداقل افت قدرت و تغییر در کیفیت پرتو لیزر ایجاد نکند. شیشه‌های کوارتز با پوشش‌های آنتی‌رفلکت بهترین انتخاب برای حفظ راندمان خروجی هستند.
مقاومت به گرما و انرژی پالس محافظ باید بتواند انرژی پالس‌های پرقدرت را تحمل کند تا از شکستن یا سوختن جلوگیری شود. برخی سازندگان برای محافظ‌های خود محدوده تعداد پالس قابل تحمل یا انرژی مجاز را اعلام می‌کنند؛ انتخاب محافظی با ریت تحمل انرژی بالاتر در کاربردهای پرقدرت ضروری است.
پوشش آنتی‌رفلکت و ضدچسبندگی وجود پوشش‌های آنتی‌رفلکت (AR) در هر دو سطح محافظ باعث کاهش بازتاب و افزایش انتقال انرژی میشود؛ پوشش‌های ضدچربی و هیدروفوبیک نیز تمیزکاری را ساده‌تر می‌کنند.
سازگاری مکانیکی با هد دستگاه محافظ باید از نظر قطر، ضخامت و نوع رزوه یا فریم دقیقاً با هد دستگاه شما مطابقت داشته باشد. در برخی مرجع‌ها محافظ‌ها بر اساس نام یا کد هد دسته‌بندی شده‌اند؛ بنابراین قبل از خرید مدل هد را دقیقاً بشناسید.
عمر مفید و تعداد پالس قابل تحمل برخی تولیدکنندگان محدوده عمر محافظ را به‌صورت تعداد پالس یا ساعت کاری اعلام می‌کنند؛ برای مثال محدوده‌ای بین حدود 200,000 تا 1,900,000 پالس برای محافظ‌های مختلف گزارش شده است که این اختلاف به کیفیت ساخت و مواد بستگی دارد.
کاربردهای صنعتی سنگین اگر دستگاه در فضای تولید با مقدار زیاد دود، گرد و غبار فلزی یا برش‌های پرفشار کار می‌کند، انتخاب محافظی با مقاومت مکانیکی و حرارتی بسیار بالا و قابلیت تعویض سریع توصیه میشود. در این حالت دیسک‌های یک‌بارمصرف یا پنجره‌های ضخیم‌تر اقتصادی‌تر خواهند بود.
کارگاه‌های دقیق و اپتیکی برای کارهای ظریف و نیازمند دقت اپتیکی بالا، محافظ‌هایی با شیشه کوارتز و پوشش AR با انتقال‌دهی بالا انتخاب بهینه است تا کمترین افت کیفیت پرتو را داشته باشید.
محیط‌های مرطوب یا دارای بخار محافظ‌هایی با پوشش هیدروفوبیک یا فریم‌هایی که جلوی تجمع رطوبت را می‌گیرند باعث کاهش تجمع آلودگی و خوردگی می‌شوند
همگام بودن با مدل هد همیشه محافظ را بر اساس مدل هد یا کد اپتیکی سفارش دهید؛ بسیاری از تولیدکنندگان محافظ‌ها را با اشاره به مدل هد (مثلاً D37، D27، D24 و کدهای BM109, BM111, BT240, BM06K) نامگذاری می‌کنند که نشان‌دهنده تناسب دقیق است.
تضمین کیفیت و مشخصات فنی از فروشندگانی خرید کنید که مشخصات فنی (Transmission curve، تحمل انرژی، ضخامت، جنس) را به‌صورت شفاف ارائه می‌دهند. برخی فروشگاه‌ها اطلاعات عمر مفید به پالس یا ساعت کاری را نیز اعلام می‌کنند که برای برنامه‌ریزی نگهداری مفید است.
بررسی نمونه و تست میدانی اگر ممکن است از فروشنده نمونه بخواهید یا بازخورد مشتریان قبلی را بررسی کنید؛ محافظ‌های ارزان و بدون مشخصات فنی ممکن است در کوتاه‌مدت باعث آسیب به لنزهای اصلی شوند و هزینه کل مالکیت را افزایش دهند.
خدمات پس از فروش و موجودی مصرفی محافظ لنز جزو قطعات مصرفی است؛ پس تأمین‌کننده‌ای را انتخاب کنید که موجودی مداوم، تحویل سریع و امکان خرید بسته‌ای (economy packs) داشته باشد تا در صورت خرابی تولید متوقف نشود.
قیمت واحد در مقابل عمر مفید محافظ‌های ارزان ممکن است هزینه واحد کمتری داشته باشند اما عمر کوتاه‌تری ارائه کنند. برای محاسبه اقتصادی، هزینه هر ساعت کار یا هزینه به ازای هر 1,000 پالس را در نظر بگیرید: تقسیم قیمت واحد بر عمر مفید (پالس یا ساعت) دید اقتصادی واقعی‌تری می‌دهد.
هزینه توقف خط تولید تعویض محافظ یا خرابی اپتیک اصلی زمان‌بر است؛ هزینه توقف تولید و تعمیر لنز اصلی بسیار بیشتر از تفاوت قیمت محافظ‌هاست. بنابراین سرمایه‌گذاری اندکی بیشتر روی محافظ با کیفیت بالا معمولاً مقرون‌به‌صرفه است.
خرید به‌صورت بسته‌ای برای کارگاه‌های پرکار، خرید محافظ در بسته‌های 10 یا 20 عددی معمولاً قیمت واحد را کاهش می‌دهد و از توقف‌های ناگهانی جلوگیری می‌کند.
نصب اصولی قبل از نصب محافظ جدید، سطح لنز و فضای داخلی هد را با هوای خشک فشار ضعیف و پارچه میکروفایبر تمیز کنید؛ از لمس سطح محافظ و لنز با انگشت خودداری کنید. فریم را آرام و بدون فشار اضافی ببندید تا ترک یا فشار موضعی ایجاد نشود.
کنترل پایداری اپتیکی پس از تعویض بعد از نصب محافظ جدید، یک برش تست روی قطعه نمونه اجرا کنید و پارامترهای خروجی (کیفیت برش، پهنای خط برش، کیفیت لبه) را بررسی کنید تا از عدم تغییرات نگران‌کننده اطمینان حاصل شود.
زمان‌بندی تعویض بر اساس شرایط واقعی علامت‌های هشدار: کاهش کیفیت برش، لکه‌دار شدن محافظ، وجود خال‌های سیاه یا ذوب در سطح محافظ؛ این علائم نشان‌دهنده کاهش توان تحمل محافظ و نیاز به تعویض است.
ذخیره‌سازی مناسب محافظ‌ها را در بسته‌بندی اصلی و در محیط خشک و دور از گرد و خاک نگهداری کنید. از تماس مستقیم با مواد شیمیایی خودداری شود.
خرید محافظ فقط بر اساس قیمت بدون در نظر گرفتن عمر مفید و مشخصات اپتیکی؛
عدم تطبیق با مدل هد و در نتیجه نشت دود یا آسیب مکانیکی؛
نصب بدون پاکسازی و در نتیجه ایجاد خراش یا لکه روی لنز اصلی؛
چشم‌پوشی از پوشش‌های آنتی‌رفلکت که در بلندمدت هزینه انرژی و کیفیت را افزایش می‌دهد.
| نوع محافظ | جنس رایج | کاربری معمول | انتقال اپتیکی تقریبی | دوام / هزینه نسبی |
|---|---|---|---|---|
| پنجره محافظ تخت | کوارتز / Fused Silica | محیط‌های نسبتاً پاک و برش‌های دقیق | بسیار بالا (>95%) | دوام بالا / هزینه متوسط |
| دیسک یک‌بارمصرف | شیشه ارزان یا پلیمر پوشش‌دار | کارگاه‌های آلوده یا خطوط پرسرعت | متوسط تا خوب (85–95%) | دوام کم / هزینه پایین |
| محافظ قاب‌دار با فریم | کوارتز با فریم فلزی | تعویض سریع و سازگاری با هدهای استاندارد | بسیار بالا (>95%) | دوام بالا / هزینه کمی بالاتر |
| سرامیک پوشش‌دار | سرامیک با پوشش‌های حرارتی | کاربردهای با انرژی پالس بالا | خوب تا بسیار خوب (90–96%) | مقاومت حرارتی بالا / هزینه بالا |
| پلیمر آنتی‌رفلکت | پلیمر با پوشش AR | کارهای کم‌آلایشی و هزینه‌محور | خوب (88–94%) | هزینه کم تا متوسط / دوام متوسط |
بررسی مدل هد و کد محافظ سازگار
بررسی مواد و پوشش (کوارتز، AR، هیدروفوبیک)
مشخصات انتقال‌دهی و تحمل انرژی
عمر مفید اعلام‌شده یا تعداد پالس قابل تحمل
قیمت واحد و گزینه‌های خرید بسته‌ای
دسترسی سریع و خدمات پس از فروش
نمونه یا بازخورد مشتریان قبلی.
1- وبسایت توضیحی و راهنمای انتخاب محافظ لنز که نکات عملی درباره ابعاد، مواد و معیارهای انتخاب را توضیح می‌دهد . لینک سایت
2- این منبع مرجع تولیدکننده و توزیع‌کننده لنزهای فوکوس و پنجره‌های محافظ که مدل‌های سازگار با هدهای رایج را فهرست می‌کند و اطلاعات نصب/سازگاری می‌دهد . لینک منبع
