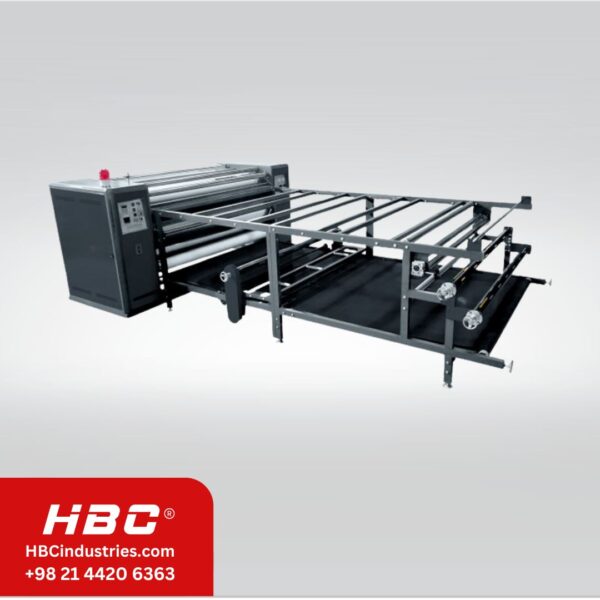

دستگاه کلندر

دستگاه کلندر (Calender) یک ماشین صنعتی اساسی در فرآوری پلاستیک، لاستیک، کاغذ و منسوجات است که از طریق سیستم غلتک‌های حرارتی و فشاری، مواد خام را به ورق‌ها یا فیلم‌های با ضخامت یکنواخت تبدیل می‌کند. عملکرد اصلی آن بر اساس عبور ماده از بین دو یا چند غلتک استوانه‌ای سنگین است که با فاصله‌ای دقیق و تحت حرارت و فشار کنترل‌شده قرار دارند. این فرآیند که به اصطلاح «کلندریگ» نامیده می‌شود، ضخامت نهایی، صافی سطح، جلای خاص و حتی خواص فیزیکی ماده را تعیین می‌کند. کلندرها بر اساس تعداد غلتک‌ها (معمولاً ۲، ۳، ۴ یا بیشتر)، آرایش آن‌ها (مانند آرایش L، F یا Z)، و کاربرد تخصصی طبقه‌بندی می‌شوند. انتخاب نوع کلندر به عواملی مانند جنس ماده اولیه (مانند پی‌وی‌سی، لاستیک طبیعی یا مصنوعی، کاغذ)، ضخامت محصول نهایی، سطح کیفیت مورد نیاز و ظرفیت تولید بستگی دارد. این دستگاه در صنایعی مانند تولید ورق‌های پلاستیکی و لاستیکی، کاغذسازی، تولید فویل‌های فلزی و تکمیل پارچه کاربرد گسترده‌ای دارد. درک اصول عملکرد، اجزای کلیدی و پارامترهای کنترل این دستگاه، گام اول برای بهره‌برداری ایمن و کارآمد از آن است.

تاریخچه و تکامل دستگاه‌های کلندر

تکامل دستگاه کلندر داستان جالبی از گذر از ابزارهای دستی ساده به ماشین‌آلات کاملاً خودکار و پیچیده است. ریشه‌های تاریخی این دستگاه را می‌توان در صنعت کاغذسازی قرون وسطی جستجو کرد، جایی که از غلتک‌های سنگین دستی برای صاف کردن و فشرده‌سازی ورق‌های کاغذ خیس استفاده می‌شد. با انقلاب صنعتی در قرن هجدهم و نوزدهم، نخستین کلندرهای مکانیکی با نیروی محرکه بخار برای صنایع نساجی و کاغذ ظهور کردند. نقطه عطف اصلی در قرن بیستم و همزمان با رشد صنعت پلیمر و لاستیک رخ داد. نیاز به تولید انبوه ورق‌های لاستیکی برای تایر خودروها، محرک اصلی توسعه کلندرهای بزرگ و دقیق چهارغلتکه شد. در دهه‌های ۱۹۳۰ تا ۱۹۵۰، با محبوبیت موادی مانند پی‌وی‌سی (PVC) برای تولید ورق‌های تزئینی، کفپوش و فیلم‌های بسته‌بندی، کلندرها به تجهیزاتی حیاتی در صنعت پلاستیک تبدیل شدند. پیشرفت‌های فنی در زمینه کنترل دما (انتقال از گرمایش بخار به گرمایش روغن داغ و الکتریکی)، کنترل فشار هیدرولیکی، و طراحی دقیق‌تر غلتک‌ها و یاتاقان‌ها، دقت و سرعت دستگاه‌ها را به طور چشمگیری افزایش داد. امروزه، کلندرهای مدرن با سیستم‌های کنترل رایانه‌ای (PLC)، سنسورهای اندازه‌گیری ضخامت آنلاین (مانند گیج‌های بتا) و قابلیت‌های اتوماسیون کامل، قادر به تولید محصولاتی با تلرانس ضخامتی بسیار دقیق (در حد میکرون) هستند.

انواع اصلی و طبقه‌بندی دستگاه‌های کلندر

دستگاه‌های کلندر بر اساس چندین فاکتور کلیدی دسته‌بندی می‌شوند که شناخت آن‌ها برای انتخاب صحیح دستگاه ضروری است. طبقه‌بندی بر اساس تعداد غلتک‌ها: متداول‌ترین انواع شامل کلندر دو غلتکی (Two-Roll Mill یا Open Mill)، سه غلتکی، چهارغلتکی و گاهی پنج یا شش غلتکی است. کلندرهای دوغلتکی معمولاً برای اختلاط اولیه و آماده‌سازی خمیر (مستربچ) استفاده می‌شوند. کلندر چهارغلتکی پرکاربردترین نوع در تولید انبوه ورق‌های با کیفیت بالا است، زیرا کنترل بهتری بر تنش‌های عرضی و یکنواختی ضخامت ارائه می‌دهد. طبقه‌بندی بر اساس آرایش غلتک‌ها: آرایش غلتک‌ها می‌تواند به شکل آرایش L (دو غلتک پایین و دو غلتک بالا به صورت عمودی)، آرایش F (غلتک‌ها با فاصله‌ای مورب نسبت به هم) و آرایش Z باشد. آرایش Z که در آن غلتک‌ها به شکل زیگزاگ قرار می‌گیرند، مزیت کاهش انحراف (deflection) غلتک‌ها و همچنین کاهش انتقال حرارت بین آن‌ها را دارد و برای مواد حساس به حرارت مانند PVC ایده‌آل است. طبقه‌بندی بر اساس کاربرد تخصصی: کلندرهای لاستیک (Rubber Calender) که بسیار سنگین و قوی هستند و برای تولید ورق‌های لاستیکی تایر و صنعتی استفاده می‌شوند. کلندرهای پلاستیک (Plastic/PVC Calender) که اغلب با آرایش Z و برای تولید ورق‌های نازک تا ضخیم PVC کاربرد دارند. کلندرهای کاغذ (Paper Calender) که در انتهای خط تولید کاغذ قرار گرفته و برای افزایش صافی و جلای سطح کاغذ استفاده می‌شوند. همچنین کلندرهای فویل (Foil Calender) برای نازک کردن ورق‌های فلزی مانند آلومینیوم.

اجزای اصلی و مکانیسم عملکرد دستگاه کلندر

یک دستگاه کلندر مدرن از مجموعه‌ای از اجزای مکانیکی، حرارتی و کنترلی پیچیده تشکیل شده است. غلتک‌ها (Rolls/Calenders): قلب دستگاه هستند. این استوانه‌های سنگین معمولاً از فولاد چدنی با پوشش سختی مانند کروم ساخته می‌شوند. غلتک‌ها می‌توانند توپر یا توخالی باشند و از داخل توسط بخار، روغن داغ یا المنت‌های الکتریکی گرم می‌شوند. سیستم محرکه (Drive System): شامل موتورهای الکتریکی قدرتمند (اغلب DC یا سروو)، گیربکس‌های کاهنده و کوپلینگ‌ها است که حرکت چرخشی هماهنگ و با گشتاور بالا را برای غلتک‌ها فراهم می‌کند. سیستم تنظیم فاصله (Gap Adjustment System): معمولاً از جک‌های هیدرولیکی برای تنظیم دقیق فاصله بین غلتک‌ها (نایپ یا Nip) استفاده می‌شود. این سیستم باید بتواند فشارهای بسیار بالا (چند صد تن) را اعمال و کنترل کند. سیستم گرمایش و خنک‌کنندگی (Heating/Cooling System): دمای هر غلتک به طور مجزا و دقیق کنترل می‌شود. از مدارهای روغن داغ یا سیستم‌های الکتریکی برای گرمایش و جریان آب برای خنک‌کاری موضعی استفاده می‌گردد. قاب یا استراکچر (Frame): ساختار فولادی عظیمی که تمام اجزا را نگه می‌دارد و باید در برابر نیروهای عظیم وارده مقاوم باشد. سیستم تغذیه و تخلیه (Feed & Take-off Systems): شامل قیف تغذیه (hopper)، نوار نقاله‌های هدایت‌کننده و سیستم‌های کشش (Pull Rolls) و جمع‌کننده (Wind-up) در انتهای خط است. مکانیسم عملکرد بدین صورت است که مواد مذاب یا خمیری شکل از بین فاصله غلتک‌ها عبور کرده، تحت فشار و حرارت نازک و یکنواخت می‌شوند و سپس به صورت ورق پیوسته از دستگاه خارج می‌گردند.

کاربردهای صنعتی دستگاه کلندر در فرآوری پلیمر و لاستیک

دستگاه کلندر نقش محوری در شکل‌دهی و تولید محصولات ورق‌ای در صنایع پلیمر و لاستیک ایفا می‌کند. در صنعت لاستیک، از کلندر برای تولید ورق‌های لاستیکی با ضخامت‌های مختلف (از نازک تا چند سانتی‌متر) استفاده می‌شود. این ورق‌ها ممکن است مستقیماً به عنوان محصول نهایی (مانند زیرانداز، واشرهای صنعتی) مورد استفاده قرار گیرند یا به عنوان ماده اولیه در فرآیندهای بعدی مانند ساخت تایر (برای تولید لایه‌های داخلی و رویه)، نوار نقاله و شیلنگ‌های لاستیکی به کار روند. فرآیند کلندریگ لاستیک اغلب پس از اختلاط در بانبوری و بر روی میل دوغلتکی انجام می‌شود. در صنعت پلاستیک به ویژه پی‌وی‌سی (PVC)، کلندر روش اصلی تولید ورق‌های سخت (Rigid) و نرم (Flexible) است. محصولات حاصل از خط کلندر PVC بسیار گسترده هستند: از کفپوش‌های وینیل (فرش، کفپوش‌های ورزشی)، دیوارپوش‌ها و روکش‌های تزئینی گرفته تا فیلم‌های بسته‌بندی، کارت‌های اعتباری و ورق‌های مورد استفاده در صنعت چاپ. کلندر برای تولید ورق‌های ABS، پلی پروپیلن (PP) و پلی اتیلن (PE) نیز استفاده می‌شود، اگرچه برای مواد پلی اولفینی، فرآیند تخت‌ریسی (Cast Film) یا دمشی (Blown Film) نیز رقبای قدرتمندی هستند. مزیت کلندر در تولید ورق‌های با ضخامت نسبتاً بالا، شفافیت خوب (در صورت نیاز) و کنترل دقیق روی ابعاد است.

فرآیند کلندریگ در صنعت کاغذسازی

در صنعت کاغذسازی، فرآیند کلندریگ مرحله نهایی تکمیل سطح کاغذ است که خواص ظاهری و چاپ‌پذیری آن را به شدت بهبود می‌بخشد. برخلاف کلندر پلاستیک که ماده را شکل می‌دهد، کلندر کاغذ بر روی ورق از قبل تشکیل‌شده عمل می‌کند. این فرآیند معمولاً در بخشی به نام «قسمت پایانی» یا «فینیشینگ» کارخانه کاغذ انجام می‌شود. کاغذ خام که از قسمت خشک‌کن خارج می‌شود، سطحی زبر و متخلخل دارد. با عبور از بین غلتک‌های فشاری کلندر (که می‌تواند یک یا چند نایپ متوالی باشد)، الیاف سطح کاغذ فشرده و صاف می‌شوند. این کار منجر به کاهش زبری سطح، افزایش صافی، ایجاد جلای یکنواخت و کنترل ضخامت نهایی می‌گردد. کلندرهای کاغذ به دو دسته اصلی تقسیم می‌شوند: کلندرهای ماشین (Machine Calenders) که بخشی از خط تولید هستند و کلندرهای سوپر (Supercalenders) که خارج از خط و برای کاغذهای با کیفیت بسیار بالا (مانند کاغذ گلاسه مجله) استفاده می‌شوند. سوپرکلندرها دارای غلتک‌های متناوب فولادی و فیبری هستند که تحت فشار بالا کار می‌کنند و درخشندگی و صافی استثنایی ایجاد می‌کنند. میزان فشار، دمای غلتک‌ها (گاهی گرم می‌شوند) و سرعت عبور کاغذ، پارامترهای کنترل کیفیت نهایی هستند.

کنترل کیفیت و اندازه‌گیری پارامترها در فرآیند کلندریگ

دستیابی به کیفیت ثابت در محصولات کلندریگ، مستلزم نظارت و کنترل دقیق چندین پارامتر حیاتی است. کنترل ضخامت (Thickness/Gauge Control): مهم‌ترین پارامتر کیفی است. در سیستم‌های مدرن، از سنسورهای اندازه‌گیری ضخامت غیرتماسی (مانند پرتوهای بتا، مادون قرمز یا لیزر) که بر روی خط و در حال حرکت (Scanning) نصب می‌شوند، استفاده می‌گردد. این سنسورها ضخامت ورق را در عرض کامل آن به طور پیوسته اندازه‌گیری کرده و داده‌ها را به سیستم کنترل می‌فرستند. کنترل دما (Temperature Control): دمای هر غلتک به طور مستقل و با دقت ±۱ درجه سانتی‌گراد کنترل می‌شود. اختلاف دمای نامناسب بین غلتک‌ها می‌تواند باعث تنش داخلی، پیچش ورق یا چروکیدگی شود. از ترموکوپل‌های دقیق برای اندازه‌گیری دمای سطح غلتک استفاده می‌شود. کنترل فشار نایپ (Nip Pressure Control): فشار بین غلتک‌ها توسط سیستم هیدرولیک تنظیم می‌شود. فشار ناکافی منجر به ضخامت زیاد و فشار بیش از حد باعث نازکی موضعی و آسیب به غلتک‌ها می‌شود. کنترل سرعت خط (Line Speed Control): سرعت عبور ماده باید هماهنگ با سرعت چرخش غلتک‌ها باشد تا از کشش یا تجمع مواد جلوگیری شود. کنترل کشش (Tension Control): در قسمت‌های مختلف خط، از سیستم‌های کشش (در قالب نوردهای کششی) برای حفظ کشش ثابت ورق استفاده می‌شود تا از چروک یا ساییدگی جلوگیری گردد. تمام این داده‌ها توسط یک سیستم کنترل متمرکز (معمولاً PLC یا DCS) جمع‌آوری و پردازش شده و امکان تنظیم خودکار پارامترها فراهم می‌شود.

ملاحظات ایمنی و نگهداری دستگاه کلندر

کار با دستگاه کلندر به دلیل وجود قطعات متحرک عظیم، فشارهای بسیار بالا و دمای کارکرد زیاد، مستلزم رعایت شدید پروتکل‌های ایمنی و برنامه منظم نگهداری است. ایمنی (Safety): وجود حفاظ‌های فیزیکی (Guards) قوی در اطراف تمام نقاط خطر مانند نایپ غلتک‌ها، چرخ‌دنده‌ها و کوپلینگ‌ها الزامی است. این حفاظ‌ها معمولاً با سیستم قفل ایمنی (Safety Interlock) مجهز هستند به طوری که با باز شدن آنها، دستگاه به طور خودکار خاموش می‌شود. سیستم‌های توقف اضطراری (E-Stop) در نقاط مختلف خط تعبیه می‌شوند. استفاده از تجهیزات حفاظت فردی (PPE) مانند لباس کار مناسب، دستکش ضدبرش، عینک ایمنی و گوشی ضدصدا برای اپراتورها ضروری است. پروتکل‌های قفل-تگ (Lockout-Tagout) برای انجام تعمیرات باید به دقت اجرا شود. نگهداری پیشگیرانه (Preventive Maintenance): یک برنامه منظم شامل روزانه: بررسی سطح غلتک‌ها از نظر خراش، تمیزکاری، کنترل سطح روغن هیدرولیک و روان‌کاری نقاط مشخص شده. هفتگی: بازرسی تسمه‌ها و کوپلینگ‌ها، بررسی نشتی‌های احتمالی در سیستم‌های هیدرولیک و حرارتی. ماهانه: کالیبراسیون سنسورهای دما و فشار، بازرسی دقیق یاتاقان‌ها و سیستم‌های محرکه. سالانه: تعمیرات اساسی مانند باز کردن و بررسی کامل غلتک‌ها، تعویض روغن‌ها و سرویس سیستم‌های کنترل. ثبت دقیق تمام فعالیت‌های نگهداری و ثبت پارامترهای کارکرد (مانند دما، فشار، ارتعاش) برای پیش‌بینی خرابی‌ها (Predictive Maintenance) بسیار ارزشمند است.

چالش‌های فرآیند کلندریگ و راه‌حل‌های رایج

فرآیند کلندریگ با وجود سادگی ظاهری، با چالش‌های فنی متعددی روبرو است که مهارت اپراتور و طراحی خوب دستگاه برای غلبه بر آنها ضروری است. انحراف غلتک (Roll Deflection/Bending): تحت فشارهای بالا، غلتک‌ها در وسط کمی خم می‌شوند که منجر به نازک شدن ورق در وسط و ضخیم شدن در لبه‌ها می‌گردد. راه‌حل‌های این مشکل عبارتند از: تاج‌گذاری غلتک (Roll Crowning) که در آن قطر وسط غلتک کمی بیشتر از دو سر آن ساخته می‌شود تا اثر خمش خنثی شود. سیستم خمش غلتک (Roll Bending System) که با اعمال نیروی کنترل‌شده به انتهای غلتک‌ها، انحراف آنها جبران می‌شود. و سیستم جبران‌کننده متقاطع (Cross-axis/CDC System) که یک غلتک را به صورت مورب جابه‌جا می‌کند تا توزیع فشار یکنواخت شود. توزیع نامناسب دما در عرض غلتک: ممکن است لبه‌های غلتک سردتر یا گرم‌تر از وسط باشد. برای حل این مشکل از سیستم‌های گرمایش زون‌بندی‌شده (Zoned Heating) یا نازل‌های هوای گرم/سرد موضعی استفاده می‌شود. ایجاد حباب (Bubbles) یا نقص در ورق: اغلب ناشی از رطوبت در مواد اولیه یا تخریب حرارتی است. استفاده از خشک‌کن قبل از تغذیه و کنترل دقیق دما می‌تواند کمک‌کننده باشد. کنترل ابعادی در لبه‌ها (Edge Bead): معمولاً لبه‌های ورق ضخیم‌تر هستند. سیستم‌های برش لبه گرم (Hot Edge Trimming) برای حذف این بخش قبل از جمع‌آوری استفاده می‌شوند. کنترل دقیق ویسکوزیته مواد ورودی نیز کلید کاهش بسیاری از نوسانات است.

نوآوری‌ها و روندهای آینده در فناوری کلندر

صنعت کلندرسازی نیز همگام با تحولات صنعتی، در حال حرکت به سمت اتوماسیون، دقت بالاتر و پایداری بیشتر است. اتوماسیون کامل و Industry 4.0: یکپارچه‌سازی سیستم‌های کلندر با ERP/MES، استفاده از سنسورهای IoT برای نظارت بر سلامت دستگاه (مانند ارتعاش‌سنج، ترموگرافی) و اتخاذ تصمیم‌های اصلاحی توسط الگوریتم‌های هوش مصنوعی در حال تبدیل شدن به استاندارد است. این امر منجر به کاهش ضایعات، افزایش بهره‌وری و تولید با کیفیت ثابت می‌شود. سیستم‌های کنترل پیشرفته: توسعه سیستم‌های کنترل تطبیقی (Adaptive Control) که به صورت خودکار و بر اساس داده‌های سنسورهای آنلاین، پارامترهایی مانند فشار نایپ و دمای غلتک را برای جبران تغییرات در خواص مواد اولیه تنظیم می‌کنند. مواد و پوشش‌های جدید برای غلتک: استفاده از پوشش‌های سرامیکی یا کروم سخت با طول عمر بیشتر، مقاومت در برابر خوردگی و انتقال حرارت بهتر. همچنین توسعه غلتک‌های با قابلیت خنک‌کاری داخلی کارآمدتر. راندمان انرژی: طراحی سیستم‌های بازیابی حرارت از روغن داغ یا آب خنک‌کن، استفاده از موتورهای با راندمان بالا (IE4/IE5) و درایوهای فرکانس متغیر برای صرفه‌جویی در انرژی. تولید ورق‌های کامپوزیتی و چندلایه: توسعه کلندرهایی با قابلیت کوکستروژن (Co-extrusion) یا لمینیشن همزمان، برای تولید ورق‌های چندلایه با خواص ترکیبی (مانند سدکنندگی بالا، استحکام) در یک فرآیند یکپارچه. تمرکز بر کاهش ردپای کربن از طریق بهینه‌سازی فرآیند و بازیافت ضایعات نیز از روندهای کلیدی است.

تحلیل اقتصادی و انتخاب دستگاه کلندر مناسب

انتخاب و سرمایه‌گذاری بر روی یک خط کلندر، تصمیمی بزرگ با پیامدهای اقتصادی بلندمدت است و نیازمند تحلیل دقیق فنی-اقتصادی است. هزینه سرمایه‌گذاری اولیه: قیمت خود دستگاه کلندر (که به عرض کارکرد، تعداد غلتک‌ها، سطح اتوماسیون و برند سازنده بستگی دارد)، هزینه‌های نصب و راه‌اندازی (شامل فونداسیون سنگین، اتصالات برق و تاسیسات)، هزینه تجهیزات جانبی (مانند میکسر، اکسترودر تغذیه، سیستم اندازه‌گیری، برش و جمع‌کن) و هزینه آموزش پرسنل را شامل می‌شود. هزینه‌های عملیاتی: شامل هزینه مواد اولیه (عمده‌ترین بخش)، انرژی مصرفی (برق برای موتورها و گرمایش)، نیروی انسانی، قطعات یدکی و مصرفی (مانند روان‌کارها، غلتک‌های یدکی) و هزینه‌های تعمیر و نگهداری دوره‌ای است. محاسبه بازگشت سرمایه (ROI): برای محاسبه سودآوری، باید قیمت تمام‌شده هر کیلوگرم یا متر مربع محصول (شامل تمام هزینه‌های متغیر و سهم هزینه ثابت دستگاه) با قیمت فروش بازار مقایسه شود. ظرفیت تولید واقعی دستگاه (بر حسب کیلوگرم در ساعت) و ضریب بهره‌برداری ( uptime ) فاکتورهای کلیدی هستند. نکات کلیدی در انتخاب: عرض دستگاه باید با نیاز بازار هدف تناسب داشته باشد. انتخاب نوع گرمایش (روغن داغ vs الکتریک) بر اساس دسترسی به انرژی و دقت مورد نیاز. سطح اتوماسیون باید با مهارت نیروی کار و نیاز به کیفیت ثابت همخوانی داشته باشد. در نهایت، پشتیبانی فنی و در دسترس بودن قطعات یدکی از سازنده معتبر، از ریسک توقف طولانی‌مدت تولید می‌کاهد. انجام یک مطالعه امکان‌سنجی جامع قبل از خرید، احتمال موفقیت پروژه را به شدت افزایش می‌دهد.
