الکترود سوپر دریل

راهنمای جامع خرید الکترود سوپردریل

بخش اول: معرفی و مبانی فناوری سوپردریل (Small Hole EDM Technology)

فناوری سوپردریل، که در ادبیات فنی به عنوان ماشینکاری تخلیه الکتریکی سوراخکاری ظریف (Small Hole Electrical Discharge Machining – EDM) شناخته می‌شود، یک روش کلیدی در مهندسی ساخت مدرن است. این فناوری امکان ایجاد سوراخ‌های دقیق و ظریف را در مواد رسانای الکتریکی که سوراخکاری آن‌ها با روش‌های مکانیکی سنتی دشوار یا غیرممکن است، فراهم می‌آورد. سوپردریل یک ماشین ابزار تخصصی است که ماده را از قطعه کار از طریق پدیده‌ی تخلیه الکتریکی برمی‌دارد.

۱.۱. تعریف جامع سوپردریل و اصول عملکرد

عملکرد سوپردریل بر پایه استفاده از یک الکترود دوار (معمولاً از جنس برنج یا مس) است که بدون تماس فیزیکی مستقیم با قطعه کار، در محیط مایع دی‌الکتریک قرار می‌گیرد. با اعمال پتانسیل الکتریکی، جرقه‌های کنترل‌شده‌ای بین الکترود (ابزار) و قطعه کار ایجاد می‌شود. این جرقه‌ها (تخلیه‌های پلاسما) انرژی حرارتی بسیار بالایی تولید می‌کنند که منجر به ذوب و تبخیر موضعی ماده در نقطه تخلیه می‌شود. در نتیجه، ماده به شکل کنترل‌شده‌ای فرسایش یافته و حفره مورد نظر ایجاد می‌گردد.1
الکترود سوپردریل، که میله‌ای قابل تعویض با قطر بسیار کوچک است (از ۰.۱ تا ۶.۰ میلی‌متر)، نقش حیاتی ابزار برش را ایفا می‌کند. برای اینکه این فرآیند به طور مؤثر و پایدار ادامه یابد، سیستم قوی شستشوی دی‌الکتریک ضروری است. مایع دی‌الکتریک (اغلب آب در دستگاه‌های Super Drill EDM) نه تنها به خنک‌سازی منطقه کار کمک می‌کند بلکه وظیفه حیاتی حذف پسماندهای مذاب و ذرات کربنیزه‌شده از حفره را بر عهده دارد.

۱.۲. تمایز سوپردریل EDM از روش‌های دریلینگ سنتی

سوپردریل EDM مزایای فنی مهمی را نسبت به دریل‌های سنتی فراهم می‌آورد. یکی از مهم‌ترین این تمایزات، حذف کامل تنش مکانیکی است؛ چرا که فرآیند حذف ماده صرفاً از طریق نیروی الکتریکی انجام می‌شود.2 این ویژگی باعث می‌شود EDM سوراخکاری، ابزاری ایده‌آل برای مواد فوق سخت باشد که در برابر مته‌های فیزیکی مقاومت زیادی نشان می‌دهند و منجر به سایش سریع ابزار می‌شوند.6
در حالی که دریل‌های معمولی (و CNC) در کارهای ساده و حجم بالا ممکن است سریع‌تر باشند و هزینه اولیه کمتری داشته باشند، اما کیفیت سوراخ آن‌ها تحت تأثیر عواملی چون تیزی مته و خواص ماده قرار می‌گیرد و معمولاً منجر به ایجاد پلیسه (Burring) و مناطق متأثر از حرارت (Heat-Affected Zones – HAZ) می‌گردد. در مقابل، سوپردریل EDM سوراخ‌هایی بدون پلیسه، با دقت ابعادی فوق‌العاده و پرداخت سطح عالی تولید می‌کند، که در صنایع با مشخصات دقیق (مانند هوافضا و تجهیزات پزشکی) حیاتی است.2
یک نکته کلیدی که خریداران باید به آن توجه کنند، ماهیت سایش ابزار است. در حالی که EDM سایش مکانیکی را حذف می‌کند 2، الکترود سوپردریل خود یک جزء مصرفی است و دچار سایش الکتریکی (فرسایش) می‌شود. نرخ سایش می‌تواند بسیار بالا باشد؛ به عنوان مثال، یک الکترود ۵۰۰ میلی‌متری ممکن است تنها برای ایجاد حدود ده سوراخ با عمق ۳۵ میلی‌متر کافی باشد (نرخ سایش تقریبی ۹۰٪).3 این سایش الکتریکی، عامل اصلی هزینه عملیاتی مستمر است و باید در محاسبات اقتصادی در نظر گرفته شود.

۱.۳. نقش سیستم شستشو در دستیابی به عمق

قابلیت سوپردریل در ایجاد سوراخ‌هایی با نسبت عمق به قطر بسیار بالا (گاهی تا ۳۰۰ میلی‌متر) 4 مستقیماً به عملکرد سیستم شستشوی دی‌الکتریک وابسته است. در فرآیند سوراخکاری عمیق، تخلیه مؤثر پسماندهای ایجادشده توسط جرقه از اهمیت حیاتی برخوردار است.5
اگر شستشو به اندازه کافی قوی نباشد، ذرات پسماند در داخل حفره باقی می‌مانند، در پالس‌های بعدی مجدداً ذوب شده و به سطح الکترود جوش می‌خورند (پدیده re-welding).5 این امر نه تنها کارایی حذف ماده (Material Removal Rate – MRR) را کاهش می‌دهد، بلکه به ناپایداری قوس و افزایش سایش الکترود منجر می‌شود. به همین دلیل، دستگاه‌های سوپردریل غالباً از الکترودهای توخالی با یک یا چند کانال برای تضمین جریان مداوم دی‌الکتریک استفاده می‌کنند تا پایداری فرآیند در عمق حفظ شود.

۱.۴. کاربردهای تخصصی فناوری سوپردریل

به دلیل دقت بالا و توانایی کار در مواد مقاوم، سوپردریل در صنایع حساس نقش محوری دارد:
صنایع قالب‌سازی: برای ایجاد سوراخ‌های خنک‌کاری یا ایجاد سوراخ‌های شروع در قطعات فولادی سخت و کاربیدی که قرار است توسط دستگاه وایرکات ماشینکاری شوند.8
هوافضا و انرژی: سوراخکاری اجزای موتورهای جت و توربین‌هایی که از آلیاژهای تیتانیوم و نیکل ساخته شده‌اند. همچنین در صنایع نفت و گاز، دستگاه‌های سوپردریل روتاری (دارای الکترود چرخنده) برای سوراخکاری‌های عمیق و قطر کم استفاده می‌شوند.8
ساخت ریزقطعات: تولید دقیق و ظریف قطعات در تجهیزات پزشکی و قطعات الکترونیکی.7

بخش دوم: الکترود سوپردریل چیست؟ تحلیل فنی و متریال‌شناسی

الکترود سوپردریل مهم‌ترین قطعه مصرفی دستگاه است و تعیین‌کننده اصلی کیفیت و سرعت ماشینکاری نهایی محسوب می‌شود. انتخاب صحیح جنس الکترود مستقیماً بر نرخ سایش ابزار (TWR)، نرخ حذف ماده (MRR) و دقت ابعادی در حین کار با مواد سخت تأثیر می‌گذارد.

۲.۱. الزامات متالورژیکی الکترودهای EDM

الکترودها باید در شرایط دمایی فوق‌العاده بالا (که در نتیجه جرقه‌های پلاسما ایجاد می‌شود) عملکرد خود را حفظ کنند. خواص حیاتی عبارتند از:
هدایت الکتریکی عالی: برای اطمینان از انتقال مؤثر جریان و ثبات قوس الکتریکی.9
نقطه ذوب و مقاومت حرارتی بالا: برای به حداقل رساندن فرسایش الکترود در برابر دماهای شدید فرآیند.6
سختی و مقاومت به فرسایش: حفظ شکل هندسی دقیق الکترود برای تضمین دقت ماشینکاری طولانی‌مدت.9

۲.۲. مواد اولیه رایج الکترودهای سوپردریل

الکترودهای فلزی رایج در EDM شامل برنج، مس و کامپوزیت‌های مبتنی بر تنگستن هستند.10

الف) الکترود برنج (Brass Electrode)

الکترودهای برنجی به دلیل ترکیب مناسب قیمت و عملکرد، پرکاربردترین نوع هستند و در قطرها و پیکربندی‌های مختلف موجود می‌باشند.1 برنج عمدتاً برای سوراخکاری فولادهای معمولی، فولادهای سخت‌شده و انواع فولاد قالب‌سازی مورد استفاده قرار می‌گیرد.3

ب) الکترود مس (Copper Electrode)

مس دارای هدایت الکتریکی و حرارتی بالاتری نسبت به برنج است. این ویژگی باعث می‌شود که الکترودهای مسی در برابر گرمای تولیدشده بهتر عمل کنند. الکترودهای مسی معمولاً برای سوراخکاری مواد با چگالی و سختی نسبتاً بالاتر، مانند کاربید جامد، آلیاژهای تیتانیوم، آلیاژهای نیکل و مولیبدن، که نیاز به پایداری بیشتر در تخلیه دارند، استفاده می‌شوند.3

ج) کامپوزیت مس-تنگستن (Copper-Tungsten – CuW)

این کامپوزیت یک ماده پیشرفته است که بهترین خواص تنگستن (نقطه ذوب نزدیک به ۳۴۰۰ درجه سانتی‌گراد، سختی و چگالی بالا) و مس (هدایت الکتریکی و حرارتی عالی) را ترکیب می‌کند.9
عملکرد در EDM: الکترودهای مس-تنگستن مقاومت بسیار بالایی در برابر سایش و فرسایش دارند، با سختی معمولاً در محدوده ۱۸۶ تا ۲۲۰ HV.9 این سختی بالا تضمین می‌کند که الکترود شکل و ابعاد خود را در طول زمان حفظ کند و ماشینکاری بسیار دقیق را ممکن می‌سازد.
مکانیسم تعریق (Sweating Effect): حضور مس در این کامپوزیت منجر به پدیده‌ای می‌شود که طی آن مس تحت دمای بالای قوس ذوب شده و تبخیر می‌شود و با جذب حرارت، اسکلت تنگستن را خنک نگه می‌دارد. این امر به حفظ خواص مکانیکی کامپوزیت در دمای عملیاتی بالا کمک می‌کند.9
مقایسه با سایر مواد: در حالی که الکترودهای مس-تنگستن گران‌تر از برنج یا مس هستند، آن‌ها می‌توانند در ماشینکاری آلیاژهای نسوز مانند کاربید تیتانیوم و کاربید تنگستن، نرخ حذف ماده (MRR) بهتری را با سطح پایین‌تری از نرخ سایش ابزار (TWR) نسبت به مس و گرافیت ارائه دهند.9 این عملکرد ممتاز باعث می‌شود که در پروژه‌های نیازمند دقت ابعادی بالا یا هندسه‌های پیچیده، مس-تنگستن یک گزینه مقرون به صرفه و کارآمد باشد، زیرا کاهش سایش و ضایعات، هزینه اولیه بالاتر را جبران می‌کند.

۲.۳. سایر مواد الکترود

گرافیت نیز به عنوان ماده الکترود مورد استفاده قرار می‌گیرد و بر اساس اندازه ذرات طبقه‌بندی می‌شود (از Angstrofine تا Fine).10 با این حال، استفاده از گرافیت‌های درشت برای اهداف EDM مناسب نیست. همچنین، تنگستن خالص نیز به دلیل نقطه ذوب بسیار بالا، از نظر تئوری یک ماده ایده‌آل است، اما استفاده از آن به دلیل شکنندگی و دشواری در ساخت محدود است.10

بخش سوم: مشخصات فیزیکی، ساختار و عملکرد الکترودها

انتخاب مؤثر الکترود سوپردریل علاوه بر جنس ماده، به مشخصات فیزیکی آن، به ویژه پیکربندی داخلی برای مدیریت فرآیند شستشو، بستگی دارد.

۳.۱. ابعاد استاندارد و کنترل کیفیت

الکترودهای سوپردریل در قطرهای متفاوتی عرضه می‌شوند که معمولاً از ۰.۱ میلی‌متر تا ۶.۰ میلی‌متر متغیر است.3 برای حفاری‌های دقیق و عمیق، دقت ساخت الکترود (مانند محصولات با کیفیت ساخت کره 6) و اطمینان از تلرانس‌های قطر در طول میله، بسیار مهم است.

۳.۲. ساختار داخلی و بهینه‌سازی شستشو (Flushing)

الکترودهای EDM سوراخکاری ظریف، تقریباً همیشه توخالی هستند تا مسیر عبور مایع دی‌الکتریک را فراهم کنند. مدیریت تخلیه حرارت و پسماندها در حین حفاری، تعیین‌کننده نهایی سرعت و پایداری فرآیند است.

انواع پیکربندی حفره‌های الکترود:

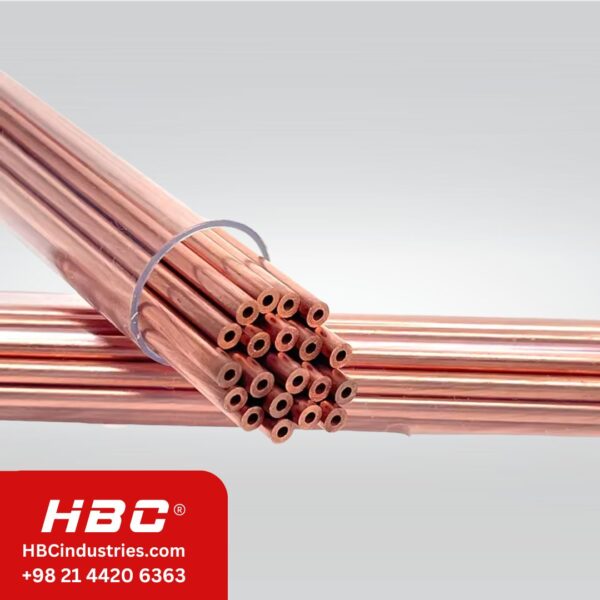

الکترودهای تک حفره‌ای (Single-Hole): این نوع دارای یک کانال مرکزی است.7 این الکترودها معمولاً ارزان‌تر هستند و برای سوراخکاری‌های ساده و کم‌عمق (Through-hole) مناسب‌اند.

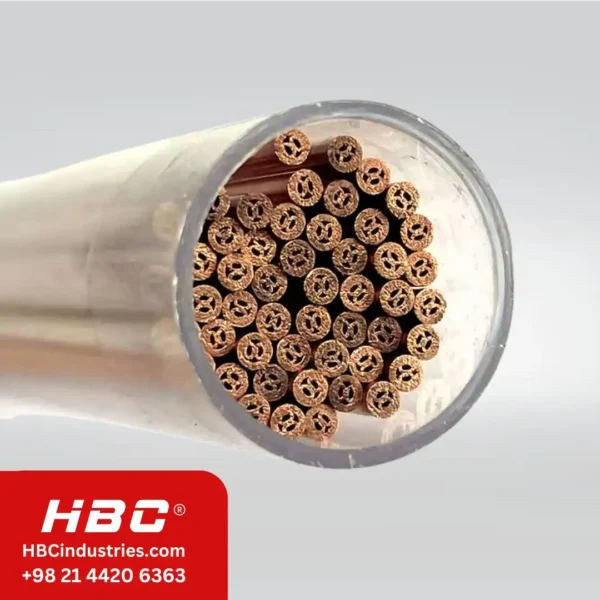

الکترودهای چند کاناله (Multi-Channel): این نوع دارای چندین کانال داخلی متقارن است. این ساختار برای سوراخکاری‌های کور (Blind Holes) و همچنین حفاری عمیق که نیاز به شستشوی کارآمدتر پسماندها دارند، عملکرد بهتری ارائه می‌دهد.7
الکترودهای وب مانند (Y-type and Web-type): این ساختارها از نظر مصرف مواد کارآمدتر بوده و با استفاده از ماده کمتر، جریان کافی دی‌الکتریک را برای تخلیه پسماند فراهم می‌کنند و برای سوراخکاری عمیق با قطر کوچک مناسب هستند.7
انتخاب بین این ساختارها باید بر اساس نسبت عمق به قطر مورد نیاز انجام شود. در نسبت‌های بالا، سرمایه‌گذاری در الکترودهای با کانال داخلی بهینه، اگرچه ممکن است گران‌تر باشند، اما پایداری فرآیند را افزایش داده و از توقف‌های عملیاتی ناشی از شستشوی ضعیف جلوگیری می‌کند.

۳.۳. نرخ سایش الکترود و مدیریت چرخه عمر

همان‌طور که اشاره شد، سایش الکترود یک واقعیت اجتناب‌ناپذیر در فرآیند EDM است. سایش یک الکترود طولانی ممکن است به ۹۰٪ برسد.3 این نرخ سایش بالا، مدیریت موجودی الکترودها را به یک موضوع استراتژیک برای تولیدکنندگان تبدیل می‌کند.
عوامل متعددی بر سایش تأثیر می‌گذارند:
کیفیت مواد: الکترودهای با خلوص بالاتر و ساختار یکنواخت، پایداری بهتری در برابر فرسایش الکتریکی دارند.3
پارامترهای توان: تنظیمات نادرست ولتاژ، جریان و فرکانس پالس می‌تواند به سایش نامنظم یا بیش از حد منجر شود.3
کیفیت شستشو: شستشوی ضعیف، همان‌طور که در بخش اول توضیح داده شد، با افزایش پدیده جوش خوردن مجدد ذرات (re-welding)، سایش الکترود را تشدید می‌کند.5
به دلیل نرخ مصرف بالا، خریدار باید موجودی الکترودها را نه صرفاً بر اساس تعداد میله‌ها، بلکه بر اساس متر طول و با پیش‌بینی نرخ سایش متناسب با نوع ماده قطعه کار تخمین بزند تا از توقف غیرمنتظره تولید جلوگیری شود.

بخش چهارم: راهنمای جامع خرید و انتخاب الکترود سوپردریل

تصمیم‌گیری برای خرید الکترود سوپردریل باید یک فرآیند مهندسی مبتنی بر تحلیل دقیق نیازها و ملاحظات اقتصادی باشد.

۴.۱. اصول تطابق ابزار با قطعه کار (Material Matching)

مهم‌ترین عامل در انتخاب الکترود، جنس ماده‌ای است که قرار است ماشینکاری شود. ماده الکترود باید به گونه‌ای انتخاب شود که ضمن حفظ نرخ حذف ماده (MRR) قابل قبول، کمترین نرخ سایش ابزار (TWR) را داشته باشد.
قاعده کلی این است که هرچه قطعه کار سخت‌تر، چگال‌تر و مقاوم‌تر باشد (مانند آلیاژهای تیتانیوم، نیکل، یا کاربیدهای متراکم)، نیاز به الکترودی با هدایت حرارتی و مقاومت در برابر قوس بهتر (مس یا مس-تنگستن) افزایش می‌یابد.

۴.۲. ملاحظات اقتصادی: محاسبه هزینه کل مالکیت (TCO)

بزرگ‌ترین اشتباه در خرید الکترود، تمرکز صرف بر قیمت واحد هر متر است. برای پروژه‌های تخصصی، باید دیدگاه اقتصادی را به سمت “هزینه به ازای هر سوراخ تولید شده” یا “بهره‌وری (MRR/TWR)” سوق داد.
به عنوان مثال، در حالی که الکترود مس-تنگستن قیمت بالاتری دارد، در ماشینکاری کاربیدهای سخت، نرخ سایش پایین‌تر آن به این معنی است که تعداد الکترودهای کمتری برای تکمیل یک پروژه لازم است و دقت ابعادی بالاتر، ضایعات را کاهش می‌دهد.9 بنابراین، سرمایه‌گذاری اولیه بالاتر در مواد ممتاز، در درازمدت با افزایش بهره‌وری، کاهش زمان توقف دستگاه و کاهش ضایعات، منجر به هزینه کل مالکیت (TCO) کمتری می‌شود.

۴.۳. نقش کیفیت ساخت و پارامترهای دستگاه

کیفیت ساخت الکترود، شامل خلوص آلیاژها و رعایت تلرانس‌های دقیق، مستقیماً بر ثبات عملیات تخلیه الکتریکی تأثیر می‌گذارد.6 استفاده از الکترودهای با کیفیت پایین‌تر ممکن است منجر به نوسانات تخلیه، سایش ناهمگون و کاهش دقت شود.
علاوه بر این، عملکرد دستگاه سوپردریل نیز بر انتخاب الکترود اثرگذار است. سایش الکترود به عملکرد توان فرکانس بالای دستگاه بستگی دارد.3 اگر دستگاه قدیمی یا از مدل‌های سطح پایین‌تر باشد (Low-End)، حتی استفاده از الکترودهای گران‌قیمت مس-تنگستن ممکن است نتایج مطلوبی به همراه نداشته باشد، زیرا توان خروجی دستگاه ممکن است به پایداری قوس و شستشوی مورد نیاز برای عملکرد بهینه این مواد دست نیابد. در مقابل، دستگاه‌های سطح بالا (High-End) قابلیت مدیریت پارامترهای پیچیده‌تر و استفاده مؤثرتر از خواص برتر الکترودهای گران‌قیمت را دارند.

۴.۴. ابعاد و پیکربندی هندسی

خریدار باید ساختار کانال داخلی را بر اساس کاربرد تعیین کند:
سوراخکاری عبوری (Through-hole) کم‌عمق: الکترودهای تک حفره‌ای برنجی اغلب کافی هستند و مقرون به صرفه‌تر می‌باشند.
سوراخکاری عمیق یا کور (Blind Hole): انتخاب الکترودهای چند کاناله یا وب مانند که قابلیت شستشوی بهتری دارند، برای تضمین حذف پسماند در عمق و جلوگیری از فرسایش زودرس الکترود، حیاتی است.5

بخش پنجم: دستورالعمل‌های عملیاتی برای بهینه‌سازی مصرف و نگهداری

عملکرد مؤثر الکترود سوپردریل نیازمند دقت در نصب، تنظیم پارامترها و نگهداری سیستم‌های جانبی است.

۵.۱. تنظیم دقیق پارامترهای ماشینکاری

قبل از شروع کار، اپراتور باید الکترود را در دستگاه مناسب نصب کرده و سرعت و فشار مناسب را برای عملیات حفاری تنظیم کند.6 این تنظیمات (از جمله ولتاژ، آمپراژ و زمان پالس) باید با توجه به جنس الکترود و ماده قطعه کار تنظیم شوند. به طور کلی، مواد بسیار سخت و مقاوم به سایش ممکن است نیازمند پالس‌های طولانی‌تر و جریان بالاتر باشند، که الکترودهای مس-تنگستن به دلیل مقاومت به قوس بالا، تحمل بیشتری در برابر این تنظیمات تهاجمی دارند.

۵.۲. مدیریت سیستم دی‌الکتریک و روان‌کننده‌ها

استفاده از مایعات دی‌الکتریک و روان‌کننده‌ها در حین کار برای کاهش حرارت و بهبود شستشو امری ضروری است.6 علاوه بر این، باید به کیفیت و تصفیه دی‌الکتریک توجه ویژه داشت. آلودگی دی‌الکتریک باعث کاهش قدرت عایقی آن می‌شود و می‌تواند منجر به تخلیه‌های ناخواسته و در نهایت افزایش سایش نامنظم الکترود شود.
پایداری شستشو در حفاری عمیق بسیار مهم است. کاهش فشار شستشو، که اغلب ناشی از خرابی حلقه‌های آب‌بندی (Seal Rings) در دستگاه است، به طور مستقیم کارایی الکترود را کاهش می‌دهد.3 نشت آب در این دستگاه‌ها در طول زمان اجتناب‌ناپذیر است و راه‌حل مؤثر، تعویض به موقع و دقیق حلقه‌های آب‌بندی است.3 سرمایه‌گذاری در نگهداری پیشگیرانه از سیستم دی‌الکتریک، به طور مستقیم، بازدهی و عمر الکترودهای گران‌قیمت را تضمین می‌کند.

۵.۳. دستورالعمل‌های نگهداری الکترود

پس از اتمام کار، الکترودها باید تمیز شده و در یک محیط خشک و خنک نگهداری شوند.6 رطوبت می‌تواند بر هدایت الکتریکی سطح الکترود تأثیر منفی بگذارد.

۵.۴. پایش پسماند و کیفیت سطح

مدیریت پسماند در فرآیند EDM یک چالش مستمر است. عدم حذف مؤثر پسماندها منجر به جوش خوردن مجدد آن‌ها به الکترود و افزایش سایش می‌شود.5 این نه تنها عمر الکترود را کاهش می‌دهد، بلکه کیفیت سطح سوراخ نهایی را نیز مختل می‌کند. بنابراین، پایش دوره‌ای کیفیت شستشو و وضعیت حفره‌های داخلی الکترود، تضمین می‌کند که فرآیند حفاری عمیق با پایداری و دقت بالا ادامه یابد. این رویکرد نگهداری پیشگیرانه، عاملی کلیدی برای به حداکثر رساندن عمر و دقت الکترودهای با کیفیت بالا است.
