سرامیک دستگاه لیزر لوله‌بر: راهنمای کامل انتخاب، کاربرد و نگهداری

مقدمه

در سال‌های اخیر، دستگاه‌های لیزر لوله‌بر (Tube Laser Cutting Machine) نقش کلیدی در صنایع فلزکاری، خودروسازی، تجهیزات پزشکی و سازه‌های فلزی پیدا کرده‌اند. این دستگاه‌ها با استفاده از پرتو لیزر پرقدرت می‌توانند انواع لوله‌های فولادی، استیل، آلومینیوم و مسی را با دقت بسیار بالا و لبه‌های صاف برش دهند. یکی از قطعات مهم و در عین حال کمتر شناخته‌شده در این دستگاه‌ها، سرامیک لیزر است.
سرامیک دستگاه لیزر لوله‌بر، بخشی حیاتی از هد لیزر است که علاوه بر نگهداری لنزها و نازل‌ها، نقش عایق حرارتی و الکتریکی را ایفا می‌کند. در این مقاله، به بررسی جامع سرامیک دستگاه لیزر لوله‌بر، انواع آن، اهمیت انتخاب صحیح، نحوه نگهداری و نکات تعویض خواهیم پرداخت.

۱. سرامیک دستگاه لیزر لوله‌بر چیست؟

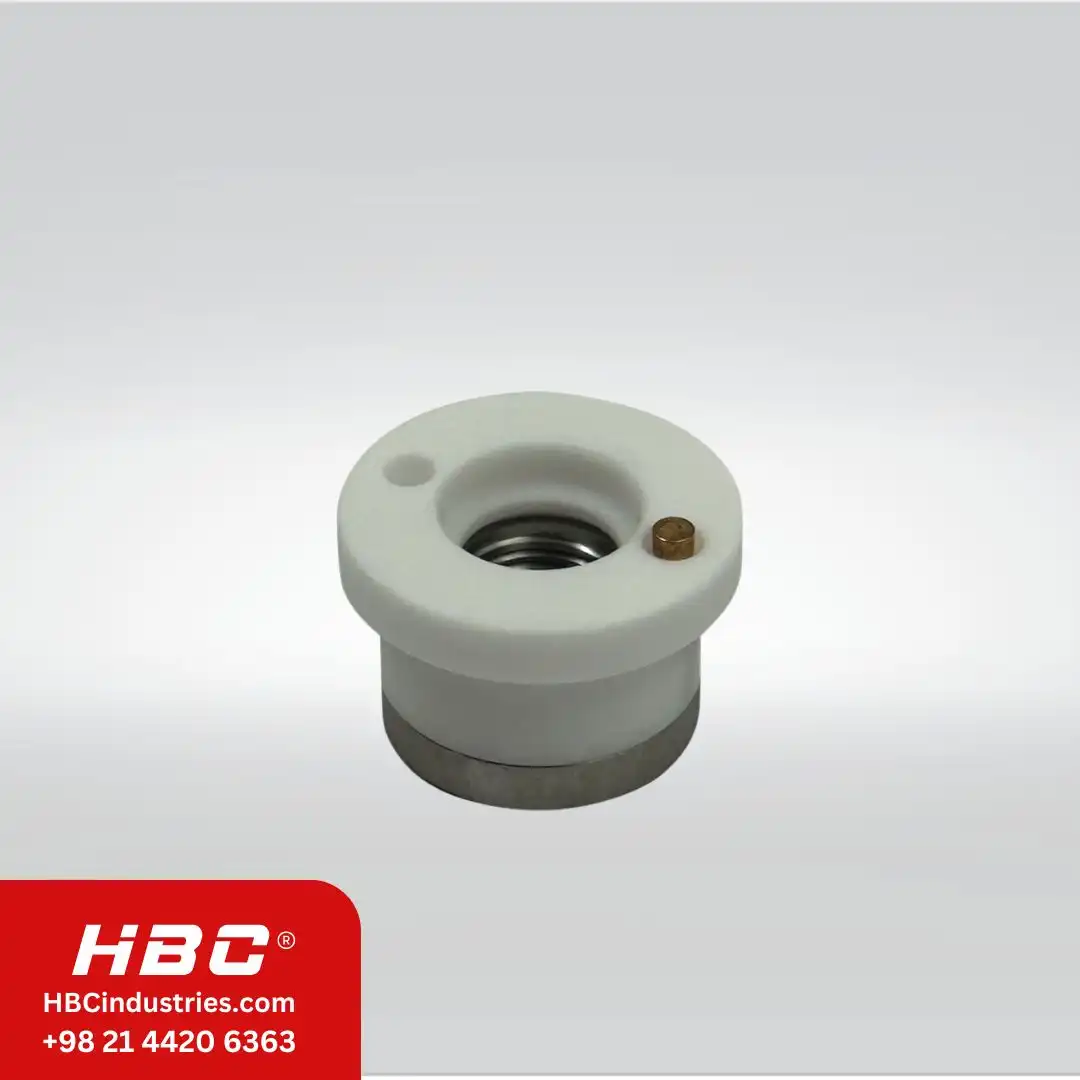

سرامیک دستگاه لیزر، قطعه‌ای از جنس مواد سرامیکی خاص (مانند آلومینا یا زیرکونیا) است که در بخش هد دستگاه نصب می‌شود. وظیفه اصلی آن:

 اتصال مکانیکی بین نازل و لنز.
 ایجاد عایق الکتریکی بین قسمت‌های فلزی هد.
 تحمل دمای بالا و جلوگیری از انتقال حرارت.
حفظ موقعیت دقیق نازل و لنز برای دستیابی به کیفیت برش عالی.

این قطعه به ظاهر ساده، نقشی کلیدی در عملکرد صحیح دستگاه دارد. کوچک‌ترین شکستگی یا خرابی سرامیک می‌تواند کیفیت برش را کاهش دهد یا حتی به لنز و نازل آسیب وارد کند.

 ۲. اهمیت سرامیک در دستگاه لیزر لوله‌بر

استفاده از سرامیک باکیفیت و سالم اهمیت ویژه‌ای دارد، زیرا:

حفاظت از لنز و نازل:سرامیک مانند یک واسطه عمل کرده و مانع انتقال حرارت مستقیم به لنز می‌شود.
کیفیت برش بهتر: تراز دقیق نازل و لنز به‌وسیله سرامیک تضمین می‌شود.
ایمنی دستگاه: جلوگیری از انتقال جریان الکتریکی به بخش‌های حساس هد.
طول عمر بیشتر دستگاه: با استفاده از سرامیک استاندارد، هزینه‌های تعمیر و تعویض کاهش می‌یابد.

 ۳. جنس و ویژگی‌های فنی سرامیک لیزر

سرامیک دستگاه لیزر لوله‌بر معمولاً از مواد زیر ساخته می‌شود:

آلومینا (Al₂O₃): پرکاربردترین ماده، مقاوم در برابر حرارت تا ۱۶۰۰ درجه سانتی‌گراد.
زیرکونیا (ZrO₂): مقاوم‌تر در برابر شوک حرارتی، مناسب برای دستگاه‌های با توان بالا.
ترکیبات خاص سرامیکی: برای افزایش مقاومت مکانیکی و عمر قطعه.

ویژگی‌های فنی مهم:

 مقاومت حرارتی بالا.
 استحکام مکانیکی مناسب.
 عایق الکتریکی کامل.
 مقاومت در برابر سایش و ضربه.
وزن سبک برای جلوگیری از بار اضافی بر هد دستگاه.

۴. انواع سرامیک دستگاه لیزر لوله‌بر

سرامیک‌ها بر اساس طراحی و نوع دستگاه به چند دسته تقسیم می‌شوند:

۴.۱. سرامیک ساده (Standard Ceramic)

شکل پایه‌ای و پرکاربردترین نوع.
مناسب دستگاه‌های برش لیزر فایبر و CO₂.
 قیمت اقتصادی‌تر.

۴.۲. سرامیک با آب‌بندی (Sealed Ceramic)

دارای اورینگ یا آب‌بندی داخلی.
 جلوگیری از ورود گرد و غبار و ذرات فلزی به لنز.
مناسب محیط‌های کاری پر از آلودگی.

۴.۳. سرامیک مخصوص برش لوله (Tube Cutting Ceramic)

 طراحی ویژه برای دستگاه‌های لیزر لوله‌بر.
 حمل فشار و لرزش بیشتر.
 دقت بالاتر در تثبیت نازل هنگام چرخش و حرکت‌های پیچیده.

۴.۴. سرامیک با روکش مقاوم

 پوشش مقاوم در برابر سایش و ذرات پاشیده‌شده فلز.
 طول عمر بیشتر نسبت به نوع معمولی.

۵. نحوه انتخاب سرامیک مناسب برای دستگاه لیزر لوله‌بر

انتخاب درست سرامیک به موارد زیر بستگی دارد:

مدل دستگاه: هر برند (Hans Laser، Bodor، HGTech و غیره) سرامیک مخصوص خود را دارد.
توان لیزر: دستگاه‌های با توان بالا نیاز به سرامیک مقاوم‌تر دارند.
نوع کاربری: برش لوله‌های ضخیم‌تر یا مواد خاص نیازمند سرامیک باکیفیت‌تر است.
کیفیت ساخت:سرامیک بی‌کیفیت می‌تواند به سرعت ترک بردارد و کل فرآیند برش را مختل کند.
ابعاد دقیق: قطر داخلی، رزوه‌ها و محل اتصال باید کاملاً با دستگاه مطابقت داشته باشد.

۶. نگهداری و افزایش عمر سرامیک

برای افزایش عمر سرامیک دستگاه لیزر لوله‌بر، رعایت نکات زیر ضروری است:

 تمیزکاری منظم سرامیک و نازل.
 استفاده از هوای فشرده خشک و تمیز برای جلوگیری از ورود رطوبت.
 اجتناب از ضربه یا فشار هنگام نصب.
 تعویض اورینگ‌ها و قطعات آب‌بندی همزمان با تعویض سرامیک.
 کنترل دوره‌ای برای جلوگیری از ایجاد ترک‌های ریز.

۷. نشانه‌های خرابی سرامیک

 کاهش کیفیت برش و ایجاد لبه‌های نامنظم.
 داغ شدن بیش از حد نازل یا لنز.
 مشاهده ترک‌های ریز یا شکستگی.
جرقه زدن یا ایجاد قوس الکتریکی در هد.
 ورود گرد و غبار به لنز و کاهش وضوح پرتو.

در صورت مشاهده این علائم، باید بلافاصله سرامیک تعویض شود.

۸. روش تعویض سرامیک در دستگاه لیزر لوله‌بر

1. خاموش کردن دستگاه و قطع کامل برق.
2. باز کردن هد لیزر با دقت.
3. خارج کردن سرامیک معیوب.
4. تمیزکاری محفظه با پارچه بدون پرز.
5. نصب سرامیک جدید با رعایت جهت و محل دقیق.
6. اطمینان از آب‌بندی مناسب با اورینگ‌ها.
7. تنظیم مجدد فوکوس و تست دستگاه.

۹. برندهای معتبر سرامیک دستگاه لیزر لوله‌بر

برخی از برندهای معروف تولیدکننده سرامیک لیزر عبارتند از:

Precitec (آلمان)
Raytools (سوئیس/چین)
WSX
Ospri
Lasermech

این برندها کیفیت بالاتر و عمر طولانی‌تری دارند، هرچند قیمتشان بیشتر از نمونه‌های متفرقه است.
