چیلر CW5000

چیلر CW5000 یکی از قطعات یدکی دستگاه برش لیزر به منظور خنک کنندگی است. طرز کار این قطعه یدکی به این صورت است که جریان آب در آن در حال گردش است و تیوب دستگاه لیزر را خنک می‌کند. در صورتی که از چیلر مناسبی برای دستگاه برش لیزر خود استفاده نکنید ممکن است به تیوب شما آسیب بزند؛ بنابراین سعی کنید در انتخاب خود دقت نمایید. ما به شما پیشنهاد می‌کنیم تا از چیلر دستگاه لیزر مدل CW5000 استفاده کنید.

آموزش های مرتبط با این قطعه

برای این که چیلر لیزر شما به مشکلی بر نخورد نکات زیر را مد نظر داشته باشید: لطفا هر 6 ماه یکبار آب مقطر چیلر خود را تعویض کنید. در زمستان‌ها به دلیل کاهش دما و احتمال یخ زدن آب در داخل چیلر از مقدار کمی ضد یخ برای جلوگیری از این اتفاق استفاده می‌کنیم. این مقدار در حدود 70-50 cc است. اگر برای مدت طولانی از دستگاه خود استفاده نمی‌کنید حتما آب آن را خالی کنید. هرگز دستگاه را بدون آب روشن نکنید. سعی کنید تا حدود 20 سانتی‌متر از اطراف چیلر را خالی بگذارید. برای آشنا شدن با انواع ارورهای چیلر دستگاه لیزر و نحوه مراقبت و نگهداری از چیلر لیزر مقاله‌های مرتبط در سایت ما را مطالعه بفرمایید. مقاله تنظیم دمای چیلر دستگاه لیزر را مطالعه کنید تا با تنظیمات دقیق آشنا شوید. شما نیازی به بررسی فشار گاز یا روغن کمپرسور ندارید مگر این که کارکرد کمپرسور نسبت به شرایط قبلی بیشتر شده و ضریب خنک کنندگی مناسبی نداشته باشد. کمپرسور خود به تنهایی شامل موتور اصلی، پیستون متراکم کننده، میل لنگ، کوپلینگ و قطعاتی از این قبیل است که نیازی به سرویس خاصی ندارند و در انتهای عمر قطعات، می‌بایست توسط کارشناسان فنی مربوطه تعویض شوند. آب مقطر موجود در باطری‌سازی‌ها حاوی چند درصد اسید است و امکان خورندگی در لوله‌ها و مخزن به وجود خواهد آمد. پس حتما از آب مقطر چند بار دیونیزه که قابل تهیه در داروخانه‌ها و لوازم پزشکی است استفاده کنید. انواع چیلر‌های لیزر: بهتر است بدانید که چیلرهای دستگاه لیزر بر دو مدل اصلی طبقه بندی می‌شوند: 1- مدل جذبی 2- مدل تراکمی مدل مورد استفاده در دستگاه‌های لیزر از نوع تراکمی است. در مقایسه کلی ضریب عملکرد در چیلرهای جذبی حدود 0.7 و در چیلرهای تراکمی حدود 4 است و از طرفی هزینه محاسبه شده برای تولید سرما در تراکمی تقریبا 20 درصد مدل‌های جذبی است.

اجزای چیلر تراکمی دستگاه لیزر شامل موارد زیر است:

کمپرسور
لوله‌های رانش گاز
کندانسور
شیر برقی
لوله‌های مکش
اواپراتور
ماده مبرد
وسایل اندازه‌گیری
ترموستات
پمپ آب چیلر
کنترلر چیلر
واترپرشر یا سنسور آب
سنسور دمای آب
سنسور دمای محیط

کمپرسور به لوله‌های رانش و مکش گاز متصل است. لوله‌های رانش گاز که معمولا دارای فشار حدودی 220PSI است گاز را به داخل کندانسور هدایت می‌کنند. در کندانسور قطر لوله‌ها افزایش یافته و موجب افت فشار گاز و جذب حرارت از مایع داخل مخزن می‌شود. این لوله‌ها به لوله‌های موئین نیز معروف هستند. گاز خارج شده از کندانسور که بیشترین حالت مایع به خود گرفته وارد اواپراتور یا تبخیر کننده می‌شود. شیر برقی در این قسمت ورود و خروج گاز به داخل کندانسور را کنترل می‌کند. در برخی چیلرهای تراکمی زمان روشن و خاموش شدن کمپرسور از فشار گاز داخل لوله ها تعیین می‌شود. لازم به ذکر است لوله‌های مکش نیز دارای فشار 40PSI هستند؛ لذا در صورت کاهش فشار لوله‌های HP یا رانش یا افزایش فشار لوله‌‎های مکش یا LP، کمپرسور روشن و در حالت معکوس خاموش می‌شود.

تعویض آب چیلر

همان طور که گفتیم چیلر وظیفه‌ی خنک کنندگی تیوب را دارد که این وظیفه با به جریان در آوردن آب داخل تیوب و کنترل دمای این آب انجام می‌پذیرد پس آب چیلر نقش تعیین کننده‌ای را در تنظیم دما و سلامت تیوب دارا است و نوع این آب نیز از اهمیت بالایی برخوردار است. آب مورد استفاده در چیلر باید از نوع مقطر و پزشکی باشد به این دلیل که میزان ذرات و املاح در آب مقطر کمترین میزان ممکن است و به آن صورت سبب گرفتگی لوله‌ها، مخزن و خود تیوب نخواهد شد.

کاربرد چیلر دستگاه لیزر چیست؟

چیلر دستگاه لیزر سیستم خنک کننده تیوب لیزر است که با گردش جریان آب و خنک کردن آن توسط تراکم گاز داخل کمپرسور گرمای حاصل از فوتون‌های تیوب لیزر را خارج می‌سازد. عدم کارکرد صحیح این قسمت کارکرد ماشین را به سرعت مختل و تیوب شیشه‌ای را دچار مشکل می‌کند، لذا انتخاب چیلر با توان خنک کنندگی مناسب از اهمیت زیادی برخوردار است. چیلر لیزر سیستم خنک کننده تیوب لیزر است که با گردش جریان آب و خنک کردن آن توسط تراکم گاز داخل کمپرسور گرمای حاصل از فوتون‌های تیوب لیزر که می‌تواند موجب شکسته شدن شیشه تیوب شود را خارج می‌سازد. عدم کارکرد صحیح این قسمت کارکرد ماشین را به سرعت مختل و تیوب شیشه‌ای را دچار مشکل می‌کند، لذا انتخاب چیلر با توان خنک کنندگی مناسب از اهمیت زیادی برخوردار است.

از طرفی کیفیت پایین چیلر‌ها و مدل‌های تقلبی به راحتی و مشابه مدل اصلی در بازار موجود هستند لذا باید به نکاتی از جمله هولوگرام شرکت S&A و سریال مندرج در پشت دستگاه توجه داشت. چیلر به شکل نرمال نیازی به سرویس ندارد چرا که کمپرسور داخل محفظه است و هیچ گونه گرد و خاکی به آن وارد نمی‌شود ولی برای کاهش تلفات و همچنین مصرف برق بهتر است با توجه به میزان گرد و غبار محل کار دستگاه داخل چیلر را به وسیله‌ی باد تمیز کنید. برای عدم بروز مشکل حتما از وجود و سالم بودن سیستم فشار آب اطمینان حاصل نمایید. کارکرد چیلر مانند آب سرد کن ولی به شکل صنعتی و قوی‌‌تر است بدین صورت که کمپرس کردن گاز موجب کاهش دما شده و چرخش آن داخل لوله‌های عبور کرده از منبع آب موجب کاهش دمای آب می‌شود. این نکته بسیار مهم است که در صورت استفاده از آب کثیف و دارای ذرات معلق موجب سوراخ شدن این لوله‌ها و از کار افتادن پمپ نیز می‌شود.

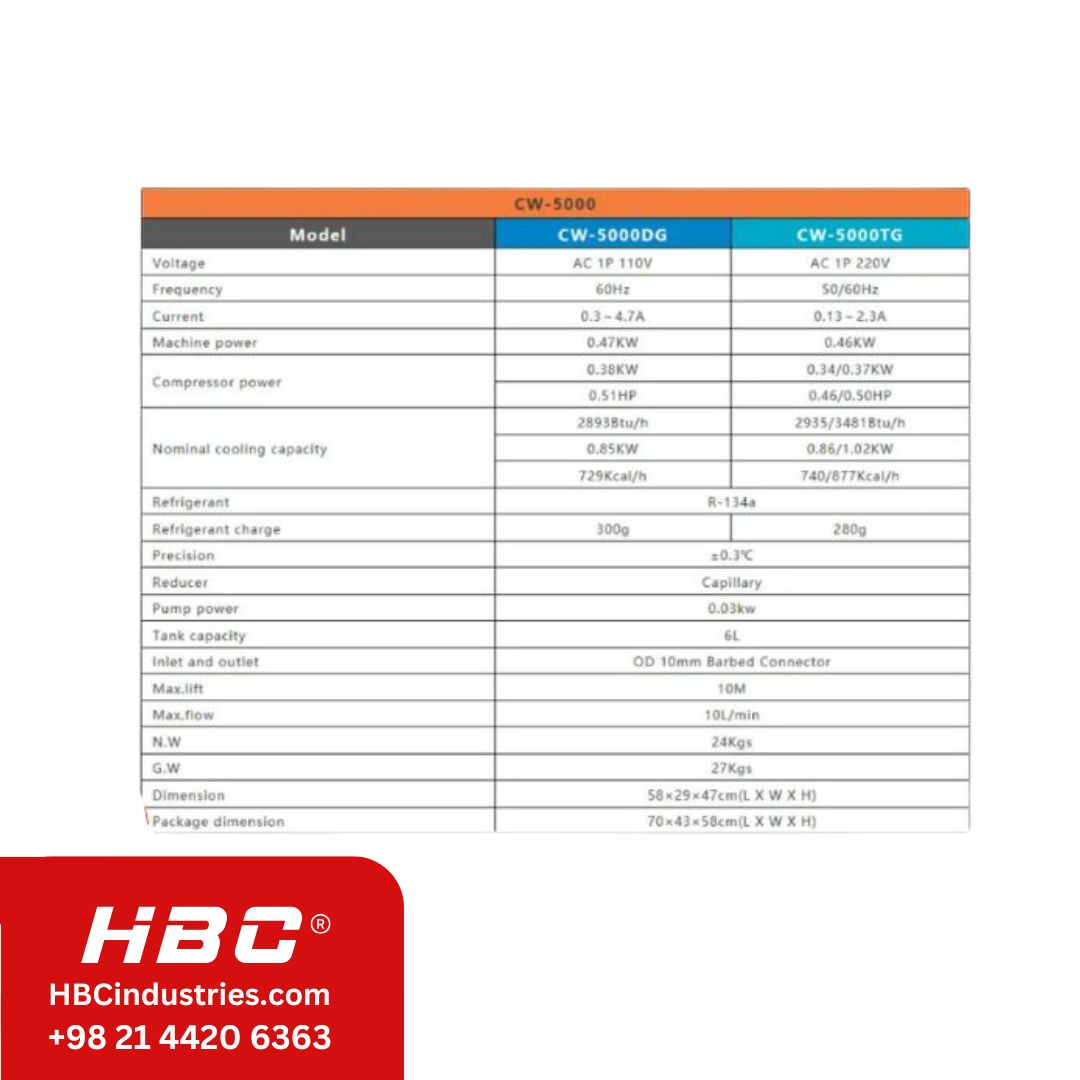

جدول مشخصات چیلر :

شرکت HBC که خود از پیشروهای صنعت لیزر در ایران میباشد اقدام به عرضه این نوع محصول میکند تا شما مشتریان عزیز با کمترین قیمت بتوانید به بهترین قطعات دسترسی داشته باشید. برای گرفتن مشاوره و استعلام قیمت محصولات با ما تماس بگیرید.
