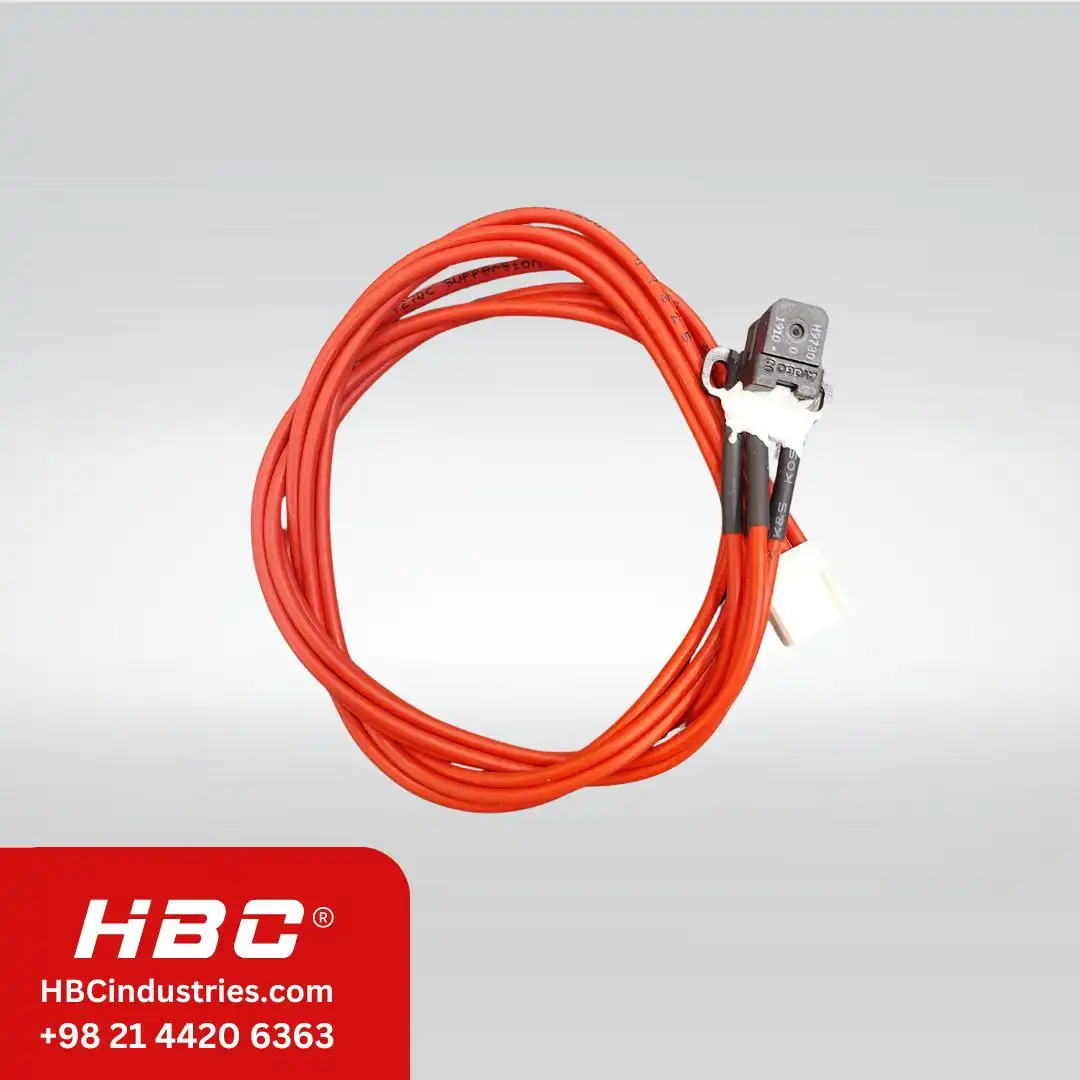

سنسور H9730

سنسور H9730 یک سنسور انکودر اپتیکی است که معمولا در دستگاه‌های چاپ بنر، دستگاه‌های صنعتی و پرینترهای جوهرافشان برای تعیین موقعیت دقیق محور یا کریج دستگاه استفاده می‌شود. این سنسور با استفاده از نور مادون قرمز و نوار انکودر، حرکت خطی یا چرخشی محور را به سیگنال‌های دیجیتال تبدیل می‌کند که توسط مین برد دستگاه پردازش می‌شود.

مشخصات فنی سنسور H9730

ولتاژ کاری: ۵ ولت DC​

نوع سیگنال خروجی: دو سیگنال دیجیتال Quadrature (A و B)​

نوع حسگر: اپتیکی (Infrared Optical Sensor)​

تعداد سیم: ۴ عدد (GND, VCC, A, B)​

دمای کاری: -۴۰°C تا ۸۵°C​

کاربرد: مناسب برای خواندن نوار انکودر در دستگاه‌های بنر و پرینترهای صنعتی، مخصوص محور X (حرکت افقی)​

دقت: مدل H9730 معمولا برای نوار با دقت ۱۸۰ DPI استفاده می‌شود​

طول کابل: حدود ۴۰ سانتی‌متر (بسته به مدل)​

عملکرد و کاربرد

این سنسور روی محور حرکت دستگاه نصب می‌شود و با خواندن نوار انکودر، موقعیت دقیق محور را به برد کنترلی گزارش می‌دهد.​

در پرینترهای صنعتی و دستگاه‌های چاپ بنر، سنسور H9730 باعث دقت بالا در جابجایی کریج و ثبت دقیق محل حرکت می‌شود.​

به علت طراحی اپتیکی، نیازی به تنظیم سیگنال ندارد و نصب نسبتا ساده‌ای دارد.​
