مقدمه
در بسیاری از کاربردهای صنعتی، دستگاههای لیزر از جمله برش لیزر، حکاکی، جوشکاری و دیگر فرآیندهای دقیق، مقدار بسیار زیادی گرما تولید میکنند. این گرما اگر بهدرستی مدیریت نشود، میتواند باعث افت کیفیت کارکرد، آسیب به تجهیزات حساس، افزایش هزینههای تعمیرات و کاهش طول عمر دستگاه لیزر گردد. در چنین شرایطی اهمیت دستگاهی به نام چیلر لیزر (Laser Chiller) نمایان میشود که نقش اساسی در کنترل حرارت سیستم ایفا میکند.
چیلر دستگاه لیزر، سیستمی است برای انتقال و دفع گرمای تولیدشده در بخشهای حساس لیزر مثل تیوب لیزر، هد و اجزای الکترونیکی. بدون این تجهیز، دستگاه لیزر نمیتواند بهصورت پایدار و ایمن فعالیت کند، بهخصوص در کاربردهای صنعتی سنگین و طولانیمدت.
۱. اصول عملکرد چیلر لیزر
هر چیلر دستگاه لیزر از چند بخش اصلی تشکیل میشود:
کمپرسور که عامل اصلی ایجاد گردش سیال خنککننده است.
اواپراتور و کندانسور که گرما را گرفته و به محیط دفع میکنند.
پمپ و مدار گردش آب که مایع خنککننده را بهصورت مستمر در دستگاه به جریان درمیآورد.
سیستم کنترل دما و سنسورها برای حفظ دمای پایدار و جلوگیری از نوسانات خطرناک.
سیال خنککننده (معمولاً آب یا مخلوط آب + گلیکول) توسط چیلر سرد میشود و از طریق لولههای اتصال به بخشهای مختلف دستگاه لیزر میرسد. در مسیر برگشت، گرما را گرفته و به چیلر بازمیگردد تا دوباره خنک شود.
عملکرد صحیح چیلر باعث میشود که دمای آب در محدودهی استاندارد و بسیار دقیق برای کارکرد مؤثر، محکم و ایمن حفظ شود
۲. اهمیت چیلر در دستگاههای لیزر
چرا چیلر در سیستمهای لیزر ضروری است؟ پاسخ در چند نکته کلیدی نهفته است:
۲-۱. کنترل دما و جلوگیری از داغی بیشازحد
دما یکی از عوامل تعیینکننده در عملکرد لیزر است. افزایش بیشازحد دما در تیوب یا اجزای نوری میتواند باعث:
کاهش قدرت خروجی پرتو.
افت دقت برش یا حکاکی.
ایجاد تغییرات در موج لیزر و انحراف پرتو.
استفاده از چیلر باعث میشود دما در محدودهی پایدار باقی بماند و از هرگونه آسیب دائمی جلوگیری شود
۲-۲. افزایش عمر دستگاه لیزر
گرما یکی از اصلیترین عوامل کاهش عمر مفید اجزای لیزر است. کنترل دقیق دما با چیلر باعث میشود که لگاریتم عمر مفید کلیه بخشهای صنعتی لیزر افزایش یابد، مخصوصاً در تیوبهای لیزر فایبر یا CO₂ که مستعد گرمای زیاد هستند.
۲-۳. بهبود کیفیت خروجی
دما تأثیر مستقیم بر کیفیت خروجی (از جمله کیفیت برش، یکنواختی حکاکی، خطای کمتر در جوشکاری) دارد. چیلر با حفظ دما، باعث میشود تا خروجی کار تا حد امکان ثابت، دقیق و بدون نوسان باشد.
۲-۴. کاهش خرابی و هزینههای نگهداری
با کنترل دما و جلوگیری از استهلاک حرارتی، خرابیهای ناگهانی کاهش یافته و نیاز به تعمیرات مکرر کمتر میشود. این موضوع مخصوصاً در خطوط تولید صنعتی طولانیمدت بسیار حیاتی است.
۲-۵. افزایش بازده و بهرهوری تولید
در صنایع تولیدی که دستگاههای لیزر بهصورت ۲۴ ساعته کار میکنند، داشتن چیلر مناسب میتواند بهرهوری و بازده کار را بهطرز چشمگیری افزایش دهد، زیرا دستگاه کمتر متوقف میشود و بهینهتر عملکرد میکند.
۳. کاربردهای چیلر لیزر در صنایع مختلف
چیلرهای لیزر نه فقط در یک نوع دستگاه لیزر استفاده میشوند، بلکه در طیف گستردهای از کاربردها قابل بهرهبرداریاند:
۳-۱. کاربرد در برش لیزری
در برش فلزات سنگین و ضخیم، دستگاههای لیزر مقدار زیادی گرما تولید میکنند. چیلر مناسب باعث میشود که دما ثابت و عملکرد پایدار باقی بماند، که نتیجه آن برش دقیقتر، سرعت بیشتر و کاهش ریزش حرارتی است. دستگاه های چیلر لیزر فایبر از مهمترین دستگاه های این حوزه میباشد که با توجه به توان بالای این دستگاه ها خنک سازی آنها از اهمیت بالایی برخوردار است.
۳-۲. کاربرد در حکاکی و مارکینگ
در حکاکیهای صنعتی یا هنری، حتی نوسانات کوچک دما میتواند کیفیت حکاکی را کاهش دهد. با چیلر، حرارت بهصورت مؤثر مدیریت شده و حکاکیهای با دقت بالاتری امکانپذیر میشود.
۳-۳. کاربرد در جوشکاری لیزری
لیزرهای جوشکاریِ صنعتی نیز در عمل طولانی مدت گرمای زیادی تولید میکنند. چیلر باعث بالا رفتن کیفیت جوش، کاهش اعوجاج حرارتی و افزایش دوام بخشهای جوشخورده میشود.
۳-۴. کاربرد چیلر در لیزرهای CO₂ و UV
لیزرهای CO₂ مخصوص برش غیرفلزات و لیزرهای با طول موجهای خاص (مثل UV) نیز نیاز به کنترل دقیق حرارتی دارند تا عملکرد صحیح در فرآیندهای دقیق داشته باشند. هر کدام از انواع دستگاه های لیزر Co2 نیاز به چیلر مخصوص خود دارند که چیلر CW5200 و CW5000 از معتبر ترین انواع چیلر هستند.
در حوزه دستگاه های لیزر UV نیز دستگاه های چیلری با توان کمتر که هزینه آنها را علاوه بر توان کاهش میدهد توسط تولیدکنندگان مختلف تولید شده اند چون اکثر دستگاه های لیزر با سورس UV دارای توان های 5 وات و 10 وات هستند شرکت های تولید کننده با توجه به این توان ها اقدام به تولید دستگاه های چیلر لیزر uv نموده اند
۳-۵. کاربرد در لیزرهای پزشکی و زیبایی
در دستگاههای لیزر پزشکی (مثلاً لیزرهای درمانی، زیبایی پوست یا درمان دندانپزشکی) کنترل دما برای ایمنی بیمار و ثبات خروجی پرتو اهمیت دارد، و چیلر در این زمینه نقش حیاتی ایفا میکند.
۴. انواع چیلر لیزر بر اساس طراحی و عملکرد
چیلرهای دستگاه لیزر را میتوان از چند منظر طبقهبندی کرد:
۴-۱. بر اساس نوع خنککاری
آبخنک (Water Cooled): پایدارتر و مناسب دستگاههای صنعتی قدرتمند.
هواخنک (Air Cooled): مناسب دستگاههای با توان پایین یا محیطهای کارگاهی کوچک.
ترکیبی یا جذبی: برای کاربردهای خاص با مصرف انرژی کمتر.
انتخاب بین این نوعها بسته به قدرت لیزر، مدت کار و شرایط محیطی انجام میشود.
۴-۲. بر اساس درجه دقت کنترل دما
چیلرهای با دقت ±1°C
چیلرهای پیشرفته با دقت ±0.3°C یا ±0.1°C
هر چه دقت کنترل دما بالاتر باشد، ثبات عملکرد و کیفیت خروجی بهتر و مناسب کاربردهای حساستر خواهد بود.
۵. برندهای مهم تولیدکننده چیلر لیزر
در بازار جهانی چند برند برجسته در زمینه تولید چیلر لیزر شناخته شدهاند:

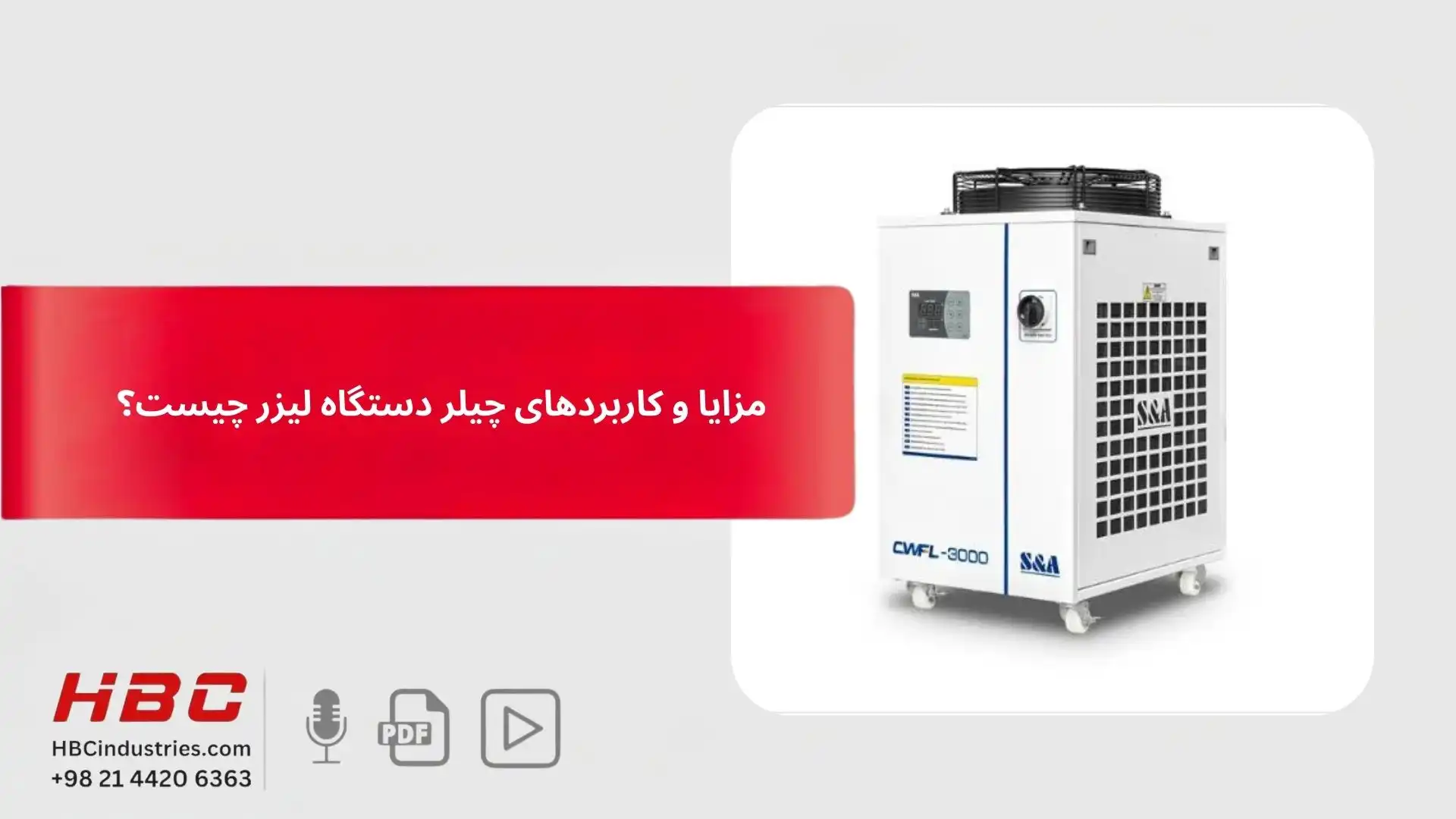

۵-۱. S&A (Teyu) Chiller
S&A (که گاهی با برند TEYU نیز شناخته میشود) یکی از پیشگامترین تولیدکنندگان چیلر صنعتی مخصوص لیزر است. این شرکت از سال ۲۰۰۲ در چین شروع به کار کرده و با بیش از ۲۳ سال تجربه، یکی از بزرگترین فروشندگان جهانی چیلرهای لیزر محسوب میشود.
چیلرهای سری CWFL این برند برای لیزرهای فیبر با توانهای متفاوت طراحی شدهاند (۱۰۰۰ تا بالای ۶۰۰۰ وات و حتی بیشتر)، و هدف آنها حفظ ثبات دما، کاهش مصرف انرژی، حفاظت از قطعات و افزایش طول عمر دستگاهها است.
ویژگیهای برجسته چیلرهای S&A:
پایداری دمایی بالا (بسیاری ±0.3 یا ±0.5°C).
سریهای دو کانال مستقل برای خنکسازی همزمان لیزر و هد.
گواهینامههای CE، RoHS و REACH.
مناسب برای کار ۲۴/۷ در خطوط تولید صنعتی.
۵-۲. Thermal Care
شرکت Thermal Care یکی از برندهای شناختهشده جهانی در زمینه چیلرهای صنعتی و فرآیند خنککاری است که چیلرهای خنککننده مخصوص لیزرهای YAG، CO₂ و فایبر را نیز ارائه میدهد.
این برند بهویژه در بازار آمریکای شمالی و صنایع بزرگ شناختهشده است؛ محصولات آن شامل چیلرهای آبخنک و هواخنک در ظرفیتهای مختلف بوده و همچنین از خدمات سفارشی برای پروژههای بزرگ نیز پشتیبانی میکند.
۵-۳. دیگر برندهای معتبر
بر اساس اطلاعات بازار چین، سایر برندهای شناختهشده چیلر لیزر عبارتند از:
Tongfei Refrigeration
HSTARS
Habor
Point Weston
HANSCOOL (Han’s Laser)
این برندها نیز در بازار چیلرهای صنعتی و لیزر فعال هستند و هر یک نقاط قوت خود را در طراحی، قیمت و پشتیبانی دارند.
۶. جدول مقایسه برندهای معروف چیلر لیزر
| برند | محدوده توان قابل پشتیبانی | دقت کنترل دما | کاربردهای اصلی | گواهینامهها | ویژگیها و مزایای شاخص |
|---|---|---|---|---|---|
| S&A (TEYU) | از 500 وات تا بیش از 30 کیلووات | ±0.1°C تا ±1°C | لیزر فایبر، CO₂، UV، برش، جوشکاری، حکاکی | CE، RoHS، REACH | پایداری دمایی بسیار بالا، طراحی دو کاناله مستقل، مناسب کار مداوم 24/7، تنوع مدل بالا، محبوبترین برند چیلر لیزر در بازار جهانی |
| Thermal Care | توانهای متنوع صنعتی | کنترل دمای صنعتی استاندارد | لیزر CO₂، فایبر، YAG، خطوط تولید صنعتی | استانداردهای بینالمللی صنعتی | کیفیت ساخت بالا، مناسب پروژههای بزرگ، پشتیبانی قوی در بازار اروپا و آمریکا |
| Tongfei Refrigeration | توانهای متوسط تا بالا | دقت صنعتی | سیستمهای خنککاری عمومی و لیزر | — | برند قدیمی چینی، مناسب کاربردهای صنعتی عمومی، قیمت رقابتی |
| HSTARS | متنوع | دقت صنعتی | چیلر صنعتی، تهویه و خنککاری لیزر | — | تمرکز بر سیستمهای تهویه صنعتی، مناسب کاربردهای نیمهسنگین |
| Habor | توانهای سبک تا متوسط | استاندارد صنعتی | لیزرهای سبک، دستگاههای کوچک و متوسط | — | اقتصادی، مناسب کارگاهها و کاربردهای غیرسنگین |
| Point Weston | توان متوسط | کنترل دمای صنعتی | لیزر فایبر و CO₂ | — | قیمت مناسب، خدمات قابل قبول، تمرکز بر بازار آسیا |
۷. انتخاب مناسبترین چیلر برای دستگاه لیزر شما
هنگام انتخاب چیلر مناسب برای دستگاه لیزر، باید به موارد زیر توجه کنید:
۷-۱. توان لیزر
توان دستگاه لیزر تعیین میکند که چیلر باید چه ظرفیت خنککنندهای داشته باشد. بهطور کلی چیلر با ظرفیت خنککننده کمتر از توان لیزر باعث افت دما و افزایش احتمال آسیب میشود.
۷-۲. دقت کنترل دما
اگر کار شما به دقت بسیار بالا نیاز دارد (مثلاً حکاکی دقیق یا فرایندهای حساس)، چیلری با دقت کنترل دمای ±0.3 یا ±0.1°C انتخاب کنید.
۷-۳. پشتیبانی و خدمات پس از فروش
برندهایی مانند S&A و Thermal Care شبکه پشتیبانی گستردهتری دارند که میتواند در سرویسهای دورهای، نصب و تعمیر نقش کلیدی ایفا کند.
۷-۴. شرایط محیطی و کارکرد
اگر محیط کاری شما دارای دمای بالا، گردوغبار یا کار سنگین است، انتخاب چیلری مقاوم و با مدار خنککننده دوگانه توصیه میشود تا عملکرد بهتری ارائه دهد.
